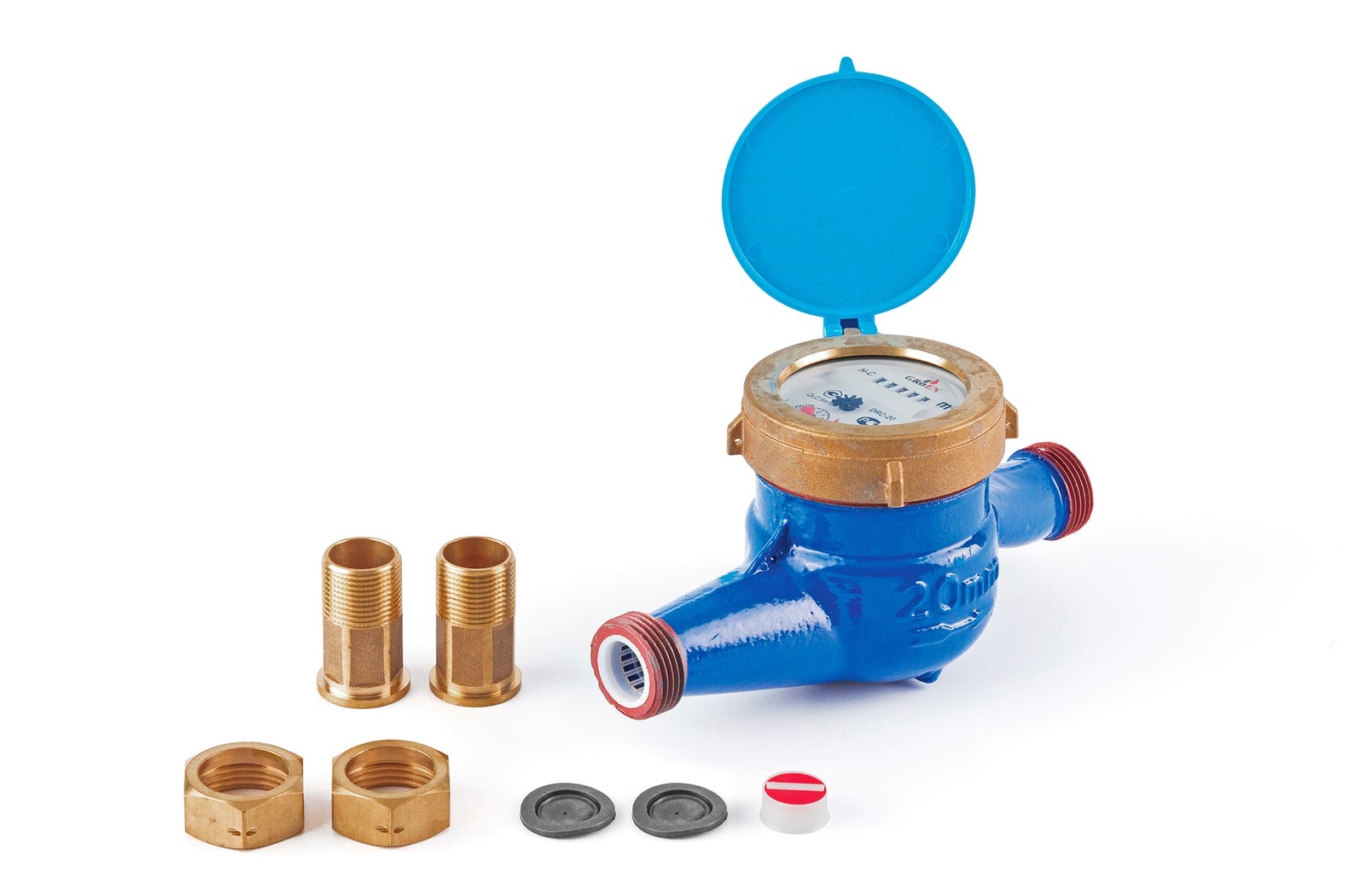

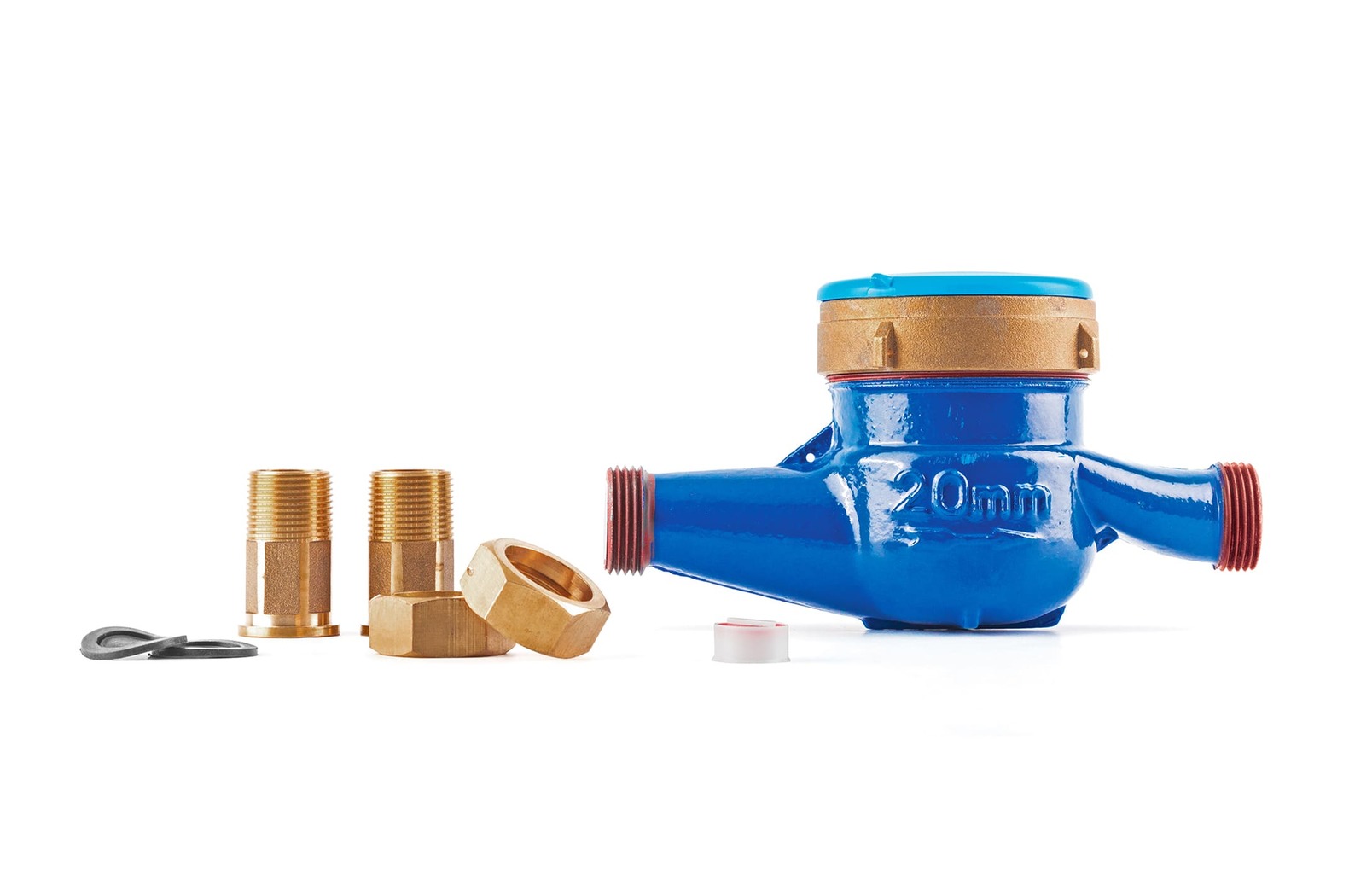

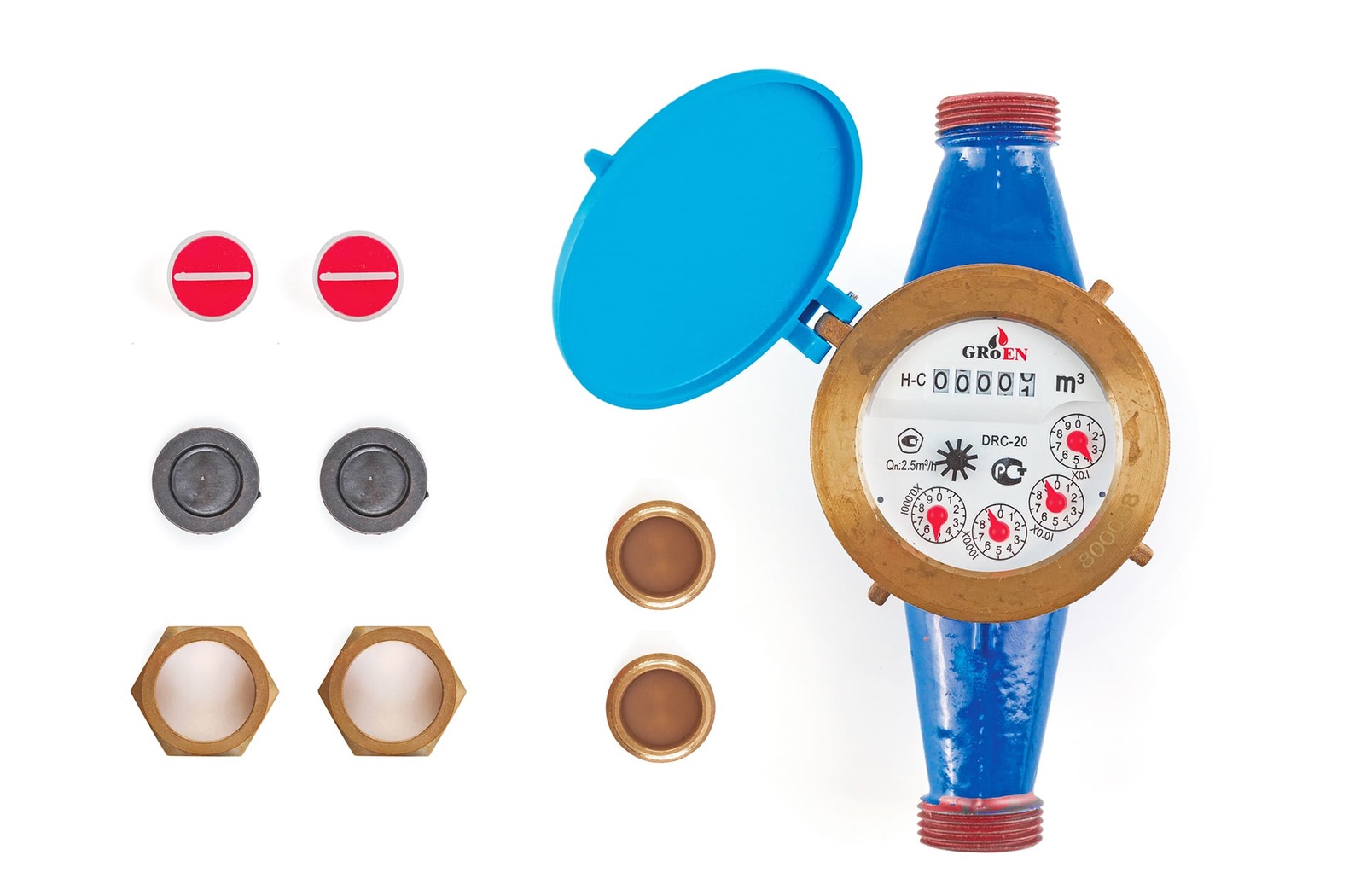

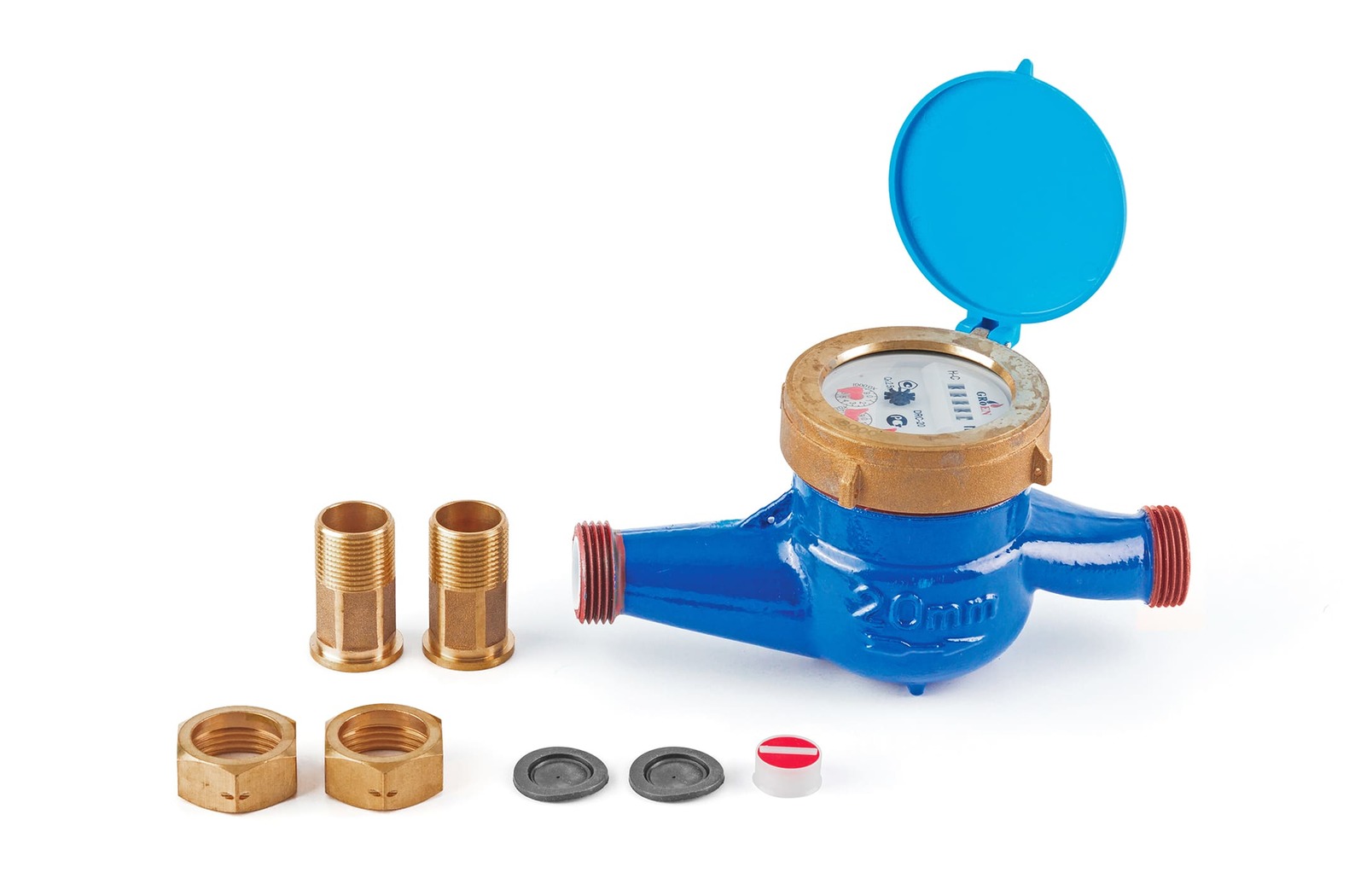

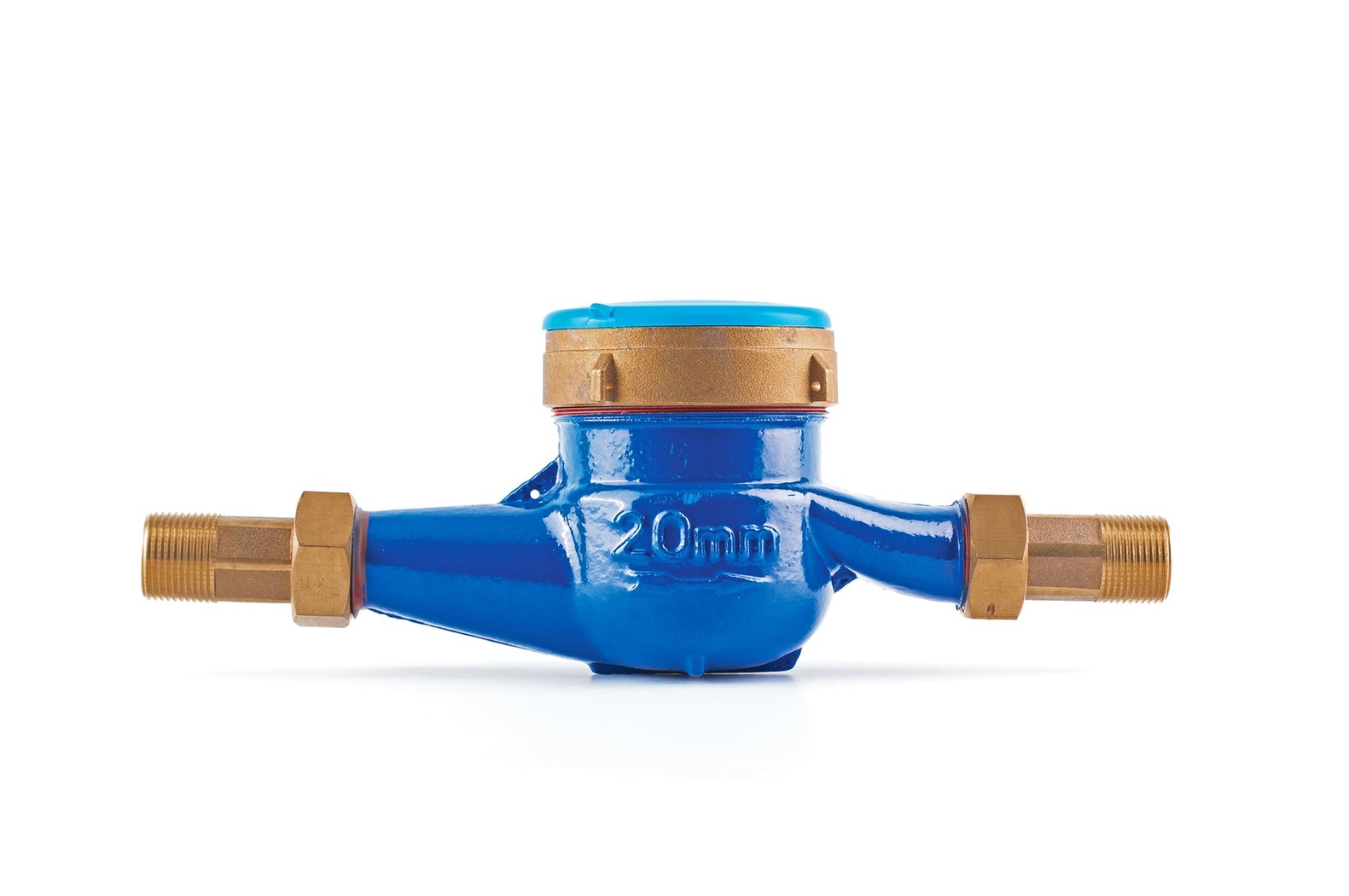

Сухоходный счетчик холодной воды DRC Ду-20 (190 мм), с чугунным корпусом

Сухоходный счетчик холодной воды Ду-20 DRC, с чугунным корпусом, арт. 224200200
6 000 ₽
6000RUBIn stock
В корзину
Бесплатная доставка от 2 шт
арт. 224200200
Groen
Диаметр (DN) 20 мм
Максимальная температура 40 °С
Импульсный выход Нет
Минимальный расход Qmin 0,025 м³/ч
Переходный расход Qt 0,038 м³/ч
Номинальный расход Qn 2.5 м³/ч
Максимальный расход Qmax 5.0 м³/ч
Метрологический класс B
Давление (PN) 1.6 МПа
Длина 190 мм
Длина с присоединителями 294 мм
Высота 136 мм
Масса 1.4 кг
Материал корпуса Чугун
Межповерочный интервал 6 лет
Монтаж: горизонтально.
Присоединители в комплекте.
Преимущества мокроходных счетчиков воды Groen
  • Антимагнитная защита
  • Антикоррозийное покрытие
  • Механизмы из пластика высокого качества, сапфировые подшипники
  • Устойчивы к перегрузкам.
  • Рекомендованы водоканалами для работы в затопленном состоянии
  • Не чувствительны к качеству воды
  • Cтандартные размеры не требуют модификации трубопровода
  • Счетчики с диаметрами 15 и 20 имеют клапан обратного хода воды
Материалы
  • Корпус счетчикаЛатунь/Чугун/Пластик (в зависимости от модификации)
  • Лопастное колесоИзносостойкая пластмасса
  • Основной палец валаНержавеющая сталь
  • ПодшипникСапфир
  • Счетное устройство, уплотнительная плитаИзносостойкая пластмасса
Требования к монтажу
  • Трубопровод: горизонтальный
  • Расположение счетного механизма: сверху
  • Длина успокаивающего участка перед счетчиком — 5 DN
  • Межповерочный интервал счетчиков серии WRC — 6
Комплектация
  • Счетчик
  • Гайка, штуцер, прокладка — 2 шт
  • Сетка встроенная
  • Клапан обратный (в зависимости от диаметра)
  • Паспорт
  • Упаковка
Гарантия
Изготовитель и поставщик мокроходных счетчиков воды гарантируют соответствие счетчиков требованиям ГОСТ Р 50601-93, международного стандарта ISO 4064 и прилагаемого паспорта.
Гарантийный срок эксплуатации мокроходных счетчиков воды составляет 24 месяца с момента ввода в эксплуатацию.
Сформировать узел учета воды
Технические характеристики
1
Номинальный диаметрDNмм152025324050
Номинальный расходQnм31.52.53.561015
Максимальный расходQmaxм3357122030
Переходный расход*Qtм30.120.20.280.480.83
Минимальный расходQminм30.030.050.070.120.20.45
Номинальное давлениеPNМПа1.6
Макс. температураt°C40
* — при повышении расхода
Габаритные размеры
2
Номинальный диаметрDNмм.152025324050
МодификацияL(1)S(2)LSLSLSLSLS
Длина (корпус)Lмм.165110190130260225260230300245300280
Длина(с присоединителями)L1мм.259204294234380345384354431376448428
ШиринаWмм.947694769898122145
Высота без имп. выходаHмм.1167311673125.5125.5148.5184
Высота (i) с имп. выходомHiмм.1369313693145.5145.5168.5204
Резьба (корпус)DG 3/4G1G1 1/4G1 1/2G2G2 1/2
Резьба (присоединители)dR 1/2R 3/4R1R1 1/4R1 1/2R2
Вескг.1.31.11.61.42.32.22.42.34.84.75.55.4
(1) - модификации со стандартными размерами
(2) - модификации с корпусом уменьшенной длины
Внимание! Счетчики серии WR являются многоструйными, за исключением модификаций (S) диаметров 15 и 20 мм
Диаграмма потери давления
3
Погрешности измерений
4
