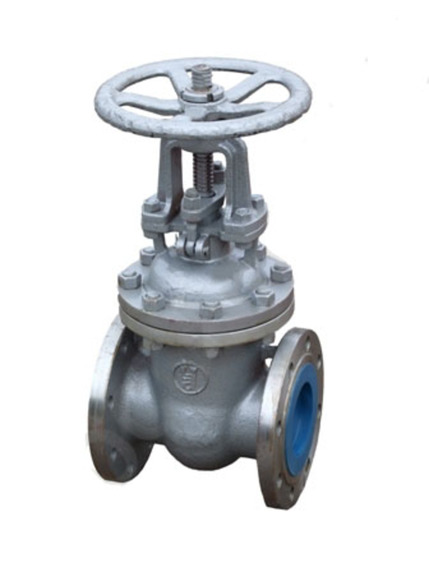

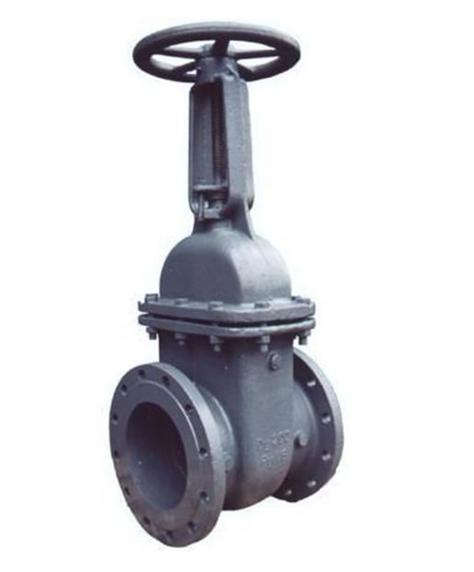

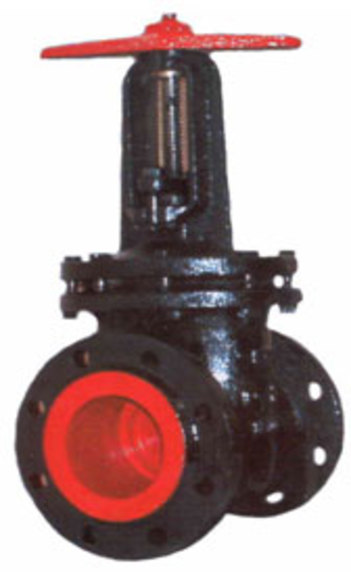

Задвижки клиновые фланцевые

Задвижки – один из самых востребованных и распространенных видов трубопроводной арматуры.  Одной из разновидностей таких устройств являются клиновые задвижки.

Применение

Они используются в системах водоснабжения, а также при прокладке отопительных коммуникаций. Дополнительно данные приборы применяются в системах транспортировки сжатого воздуха, жидких углеводородов и других химикатов. Кроме этого, клиновая задвижка часто используется в газовых и нефтяных отраслях и области энергетики.
Данное устройство является запирающим элементом трубопроводе, предполагая лишь 2 фазы во время работы – открыто/закрыто.

Устройство

Затвор клиновой задвижки включает подвижный элемент в виде клина и два неподвижных седла. Седла вворачивают или вваривают в корпус. Уплотнители затвора клиновой задвижки располагаются под углом друг к другу.

Виды клиновых задвижек

Клиновые задвижки разделяют на несколько видов в зависимости от типа клина - основного элемента в устройстве:
С жёстким клином. Такие задвижки обеспечивают надёжную герметичность затвора, но для этого предварительно потребуется правильно рассчитать размеры и угол между седлами. К тому же, при заклинивании, сильном перепаде температуры рабочего вещества или повреждении коррозией устройство будет очень сложно или практически невозможно открыть.
С двухдисковым клином. Данный вид задвижек имеет более сложную конструкцию, но за счет этого снижается вероятность заклинивания, а при работе требуется гораздо меньше физических усилий. Кроме этого, диски сами подстраиваются под угол между сёдлами, что обеспечивает герметичность даже при небольших ошибках в расчётах.
С упругим клином. Не требуют точной подгонки корпуса и обладают более простой конструкцией, чем задвижки с двухдисковым клином. У задвижек с упругим клином эластичный соединительный элемент, что делает их более защищёнными к перепадам температуры рабочей среды.

Преимущества

Клиновые задвижки неспроста являются популярным запорным элементом. Такие детали трубопровода рядом преимуществ по сравнению с другими аналогами:
Простая конструкция. Благодаря этому устройство легко устанавливать, обслуживать, чинить и заменять при получении критических повреждений или завершения рекомендованного срока эксплуатации.
Габариты. Клиновые задвижки имеют относительно небольшую строительную длину, что позволяет использовать их на большем количестве объектов.
Возможность транспортировки рабочей среды в оба направления.
Легко использовать. Открытие/закрытие клиновой задвижки не потребует много сил или специальных навыков. Как правило, на задвижки большого размера устанавливают редуктор, что облегчает работу с ними.
Долговечность. Устройство может работать бесперебойно в течение долгого времени, а при выходе из строя ремонт или замена не окажутся затратными.
Защита от гидроударов. Клиновые задвижки плавно открываются/закрываются, что позволяет избежать внезапной деформации участка трубопровода или даже выхода из строя всей трубопроводной системы.
