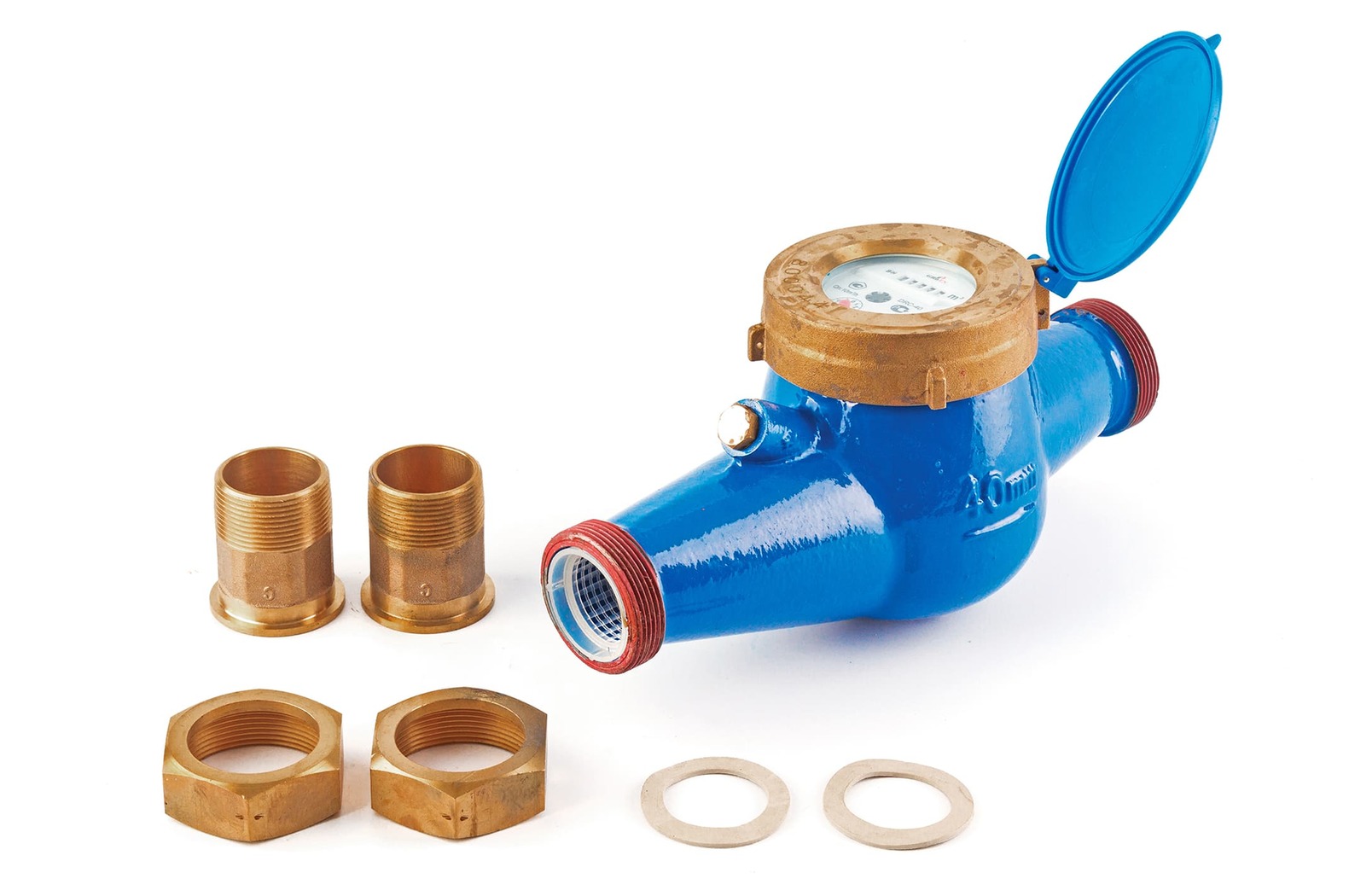

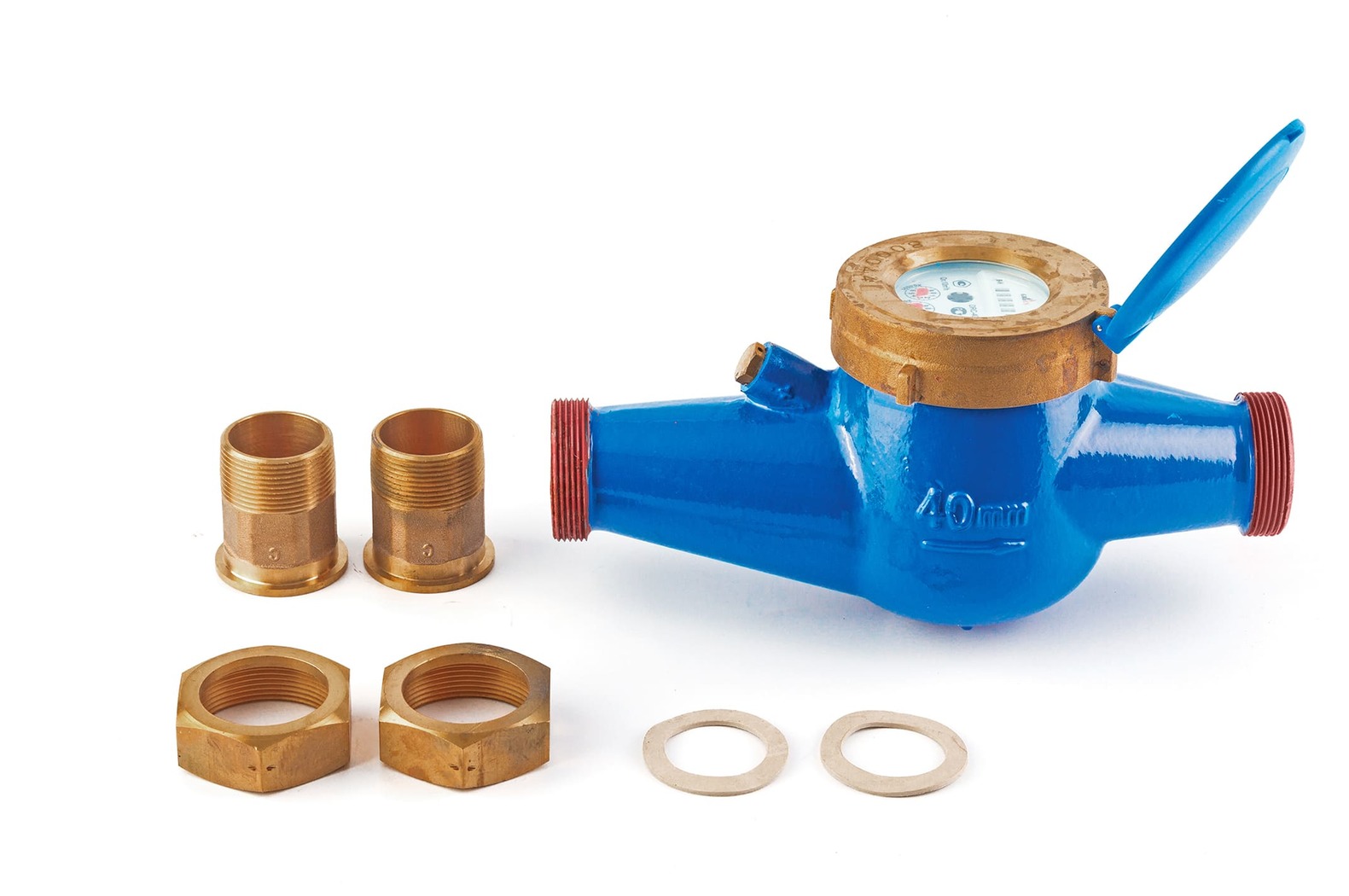

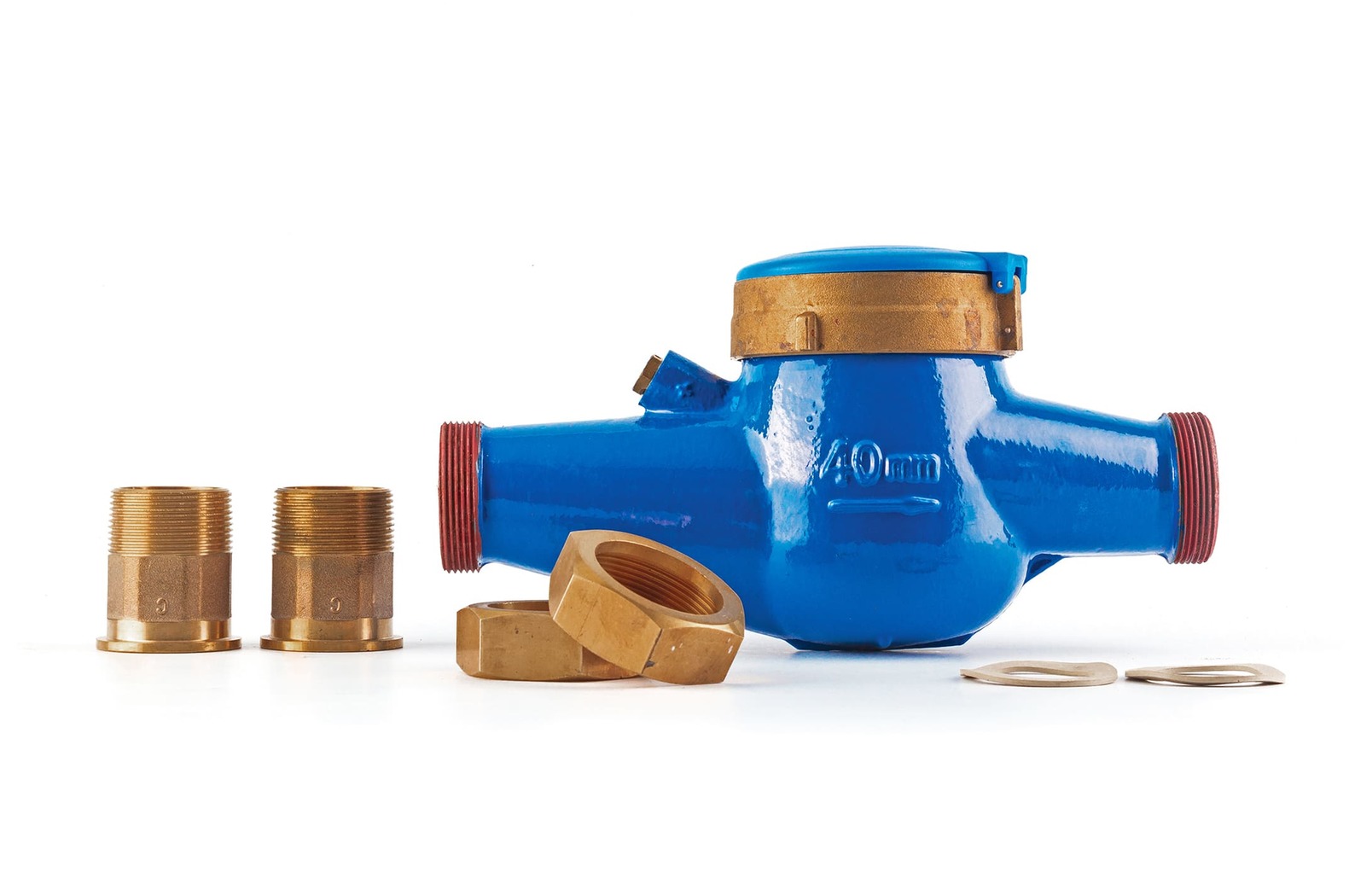

Сухоходный счетчик холодной воды DRC Ду-40 (300 мм), с чугунным корпусом

20 000 ₽

В корзину

Бесплатная доставка

арт. 224200400

Groen

Диаметр (DN) 40 мм

Максимальная температура 40 °С

Импульсный выход Нет

Минимальный расход Qmin 0,09 м³/ч

Переходный расход Qt 0,15 м³/ч

Номинальный расход Qn 10.0 м³/ч

Максимальный расход Qmax 20.0 м³/ч

Метрологический класс B

Давление (PN) 1.6 МПа

Длина 300 мм

Длина с присоединителями 431 мм

Высота 168.5 мм

Масса 4.8 кг

Материал корпуса Чугун

Межповерочный интервал 6 лет

Монтаж: горизонтально.
Присоединители в комплекте.

Преимущества мокроходных счетчиков воды Groen

Антимагнитная защита
Антикоррозийное покрытие
Механизмы из пластика высокого качества, сапфировые подшипники
Устойчивы к перегрузкам.
Рекомендованы водоканалами для работы в затопленном состоянии
Не чувствительны к качеству воды
Cтандартные размеры не требуют модификации трубопровода
Счетчики с диаметрами 15 и 20 имеют клапан обратного хода воды

Образец паспорта

Считывание показаний

Материалы

Корпус счетчикаЛатунь/Чугун/Пластик (в зависимости от модификации)
Лопастное колесоИзносостойкая пластмасса
Основной палец валаНержавеющая сталь
ПодшипникСапфир
Счетное устройство, уплотнительная плитаИзносостойкая пластмасса

Требования к монтажу

Трубопровод: горизонтальный
Расположение счетного механизма: сверху
Длина успокаивающего участка перед счетчиком — 5 DN
Межповерочный интервал счетчиков серии WRC — 6

Комплектация

Счетчик
Гайка, штуцер, прокладка — 2 шт
Сетка встроенная
Клапан обратный (в зависимости от диаметра)
Паспорт
Упаковка

Гарантия

Изготовитель и поставщик мокроходных счетчиков воды гарантируют соответствие счетчиков требованиям ГОСТ Р 50601-93, международного стандарта ISO 4064 и прилагаемого паспорта.
Гарантийный срок эксплуатации мокроходных счетчиков воды составляет 24 месяца с момента ввода в эксплуатацию.

Сформировать узел учета воды

Технические характеристики

Номинальный диаметр	DN	мм	15	20	25	32	40	50
Номинальный расход	Qn	м³/ч	1.5	2.5	3.5	6	10	15
Максимальный расход	Qmax	м³/ч	3	5	7	12	20	30
Переходный расход*	Qt	м³/ч	0.12	0.2	0.28	0.48	0.8	3
Минимальный расход	Qmin	м³/ч	0.03	0.05	0.07	0.12	0.2	0.45
Номинальное давление	PN	МПа	1.6
Макс. температура	t	°C	40

* — при повышении расхода

Габаритные размеры

Номинальный диаметр	DN	мм.	15		20		25		32		40		50
Модификация			L⁽¹⁾	S⁽²⁾	L	S	L	S	L	S	L	S	L	S
Длина (корпус)	L	мм.	165	110	190	130	260	225	260	230	300	245	300	280
Длина(с присоединителями)	L₁	мм.	259	204	294	234	380	345	384	354	431	376	448	428
Ширина	W	мм.	94	76	94	76	98		98		122		145
Высота без имп. выхода	H	мм.	116	73	116	73	125.5		125.5		148.5		184
Высота (i) с имп. выходом	H_i	мм.	136	93	136	93	145.5		145.5		168.5		204
Резьба (корпус)	D		G 3/4		G1		G1 1/4		G1 1/2		G2		G2 1/2
Резьба (присоединители)	d		R 1/2		R 3/4		R1		R1 1/4		R1 1/2		R2
Вес		кг.	1.3	1.1	1.6	1.4	2.3	2.2	2.4	2.3	4.8	4.7	5.5	5.4

⁽¹⁾ - модификации со стандартными размерами

⁽²⁾ - модификации с корпусом уменьшенной длины

Внимание! Счетчики серии WR являются многоструйными, за исключением модификаций (S) диаметров 15 и 20 мм

Диаграмма потери давления

Погрешности измерений
