Мокроходные счетчики

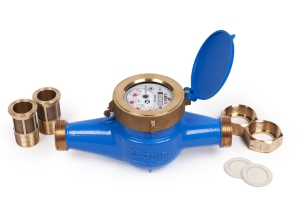

Мокроходные счетчики холодной воды:

Ø 15
2320 ₷
Ø 20
2870 ₷
Ø 25
5370 ₷
Ø 32
6100 ₷
Ø 40
7750 ₷
Ø 50
13850 ₷

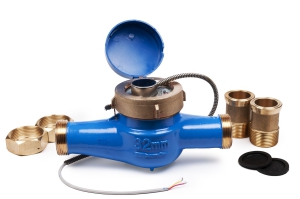

Мокроходные счетчики холодной воды с импульсным выходом:

Ø 15
3420 ₷
Ø 20
3900 ₷
Ø 25
6160 ₷
Ø 32
6950 ₷
Ø 40
8170 ₷
Ø 50
14520 ₷

Преимущества мокроходных счетчиков воды Groen:

  • имеют стандартные размеры и не требуют модификации трубопровода;
  • невосприимчивость к внешним магнитным полям;
  • счетчики с диаметрами 15 и 20 имеют клапан обратного хода воды;
  • рекомендованы водоканалами для работы в затопленном состоянии;
  • не чувствительны к качеству воды;
  • устойчивы к перегрузкам;
  • имеют антикоррозийное покрытие;
  • механизмы из пластика высокого качества, сапфировые подшипники.

Требования к монтажу

  • Трубопровод: горизонтальный.
  • Расположение счетного механизма: сверху.
  • Длина успокаивающего участка перед счетчиком: 5 DN.
  • Межповерочный интервал счетчиков серии WRC - 6 лет.

Материалы

  • Корпус: латунь.
  • Лопастное колесо: износостойкая пластмасса.
  • Основной палец вала: нержавеющая сталь.
  • Уплотнительная плита: износостойкая пластмасса.
  • Подшипник: сапфир.
  • Счетное устройство: износостойкая пластмасса.

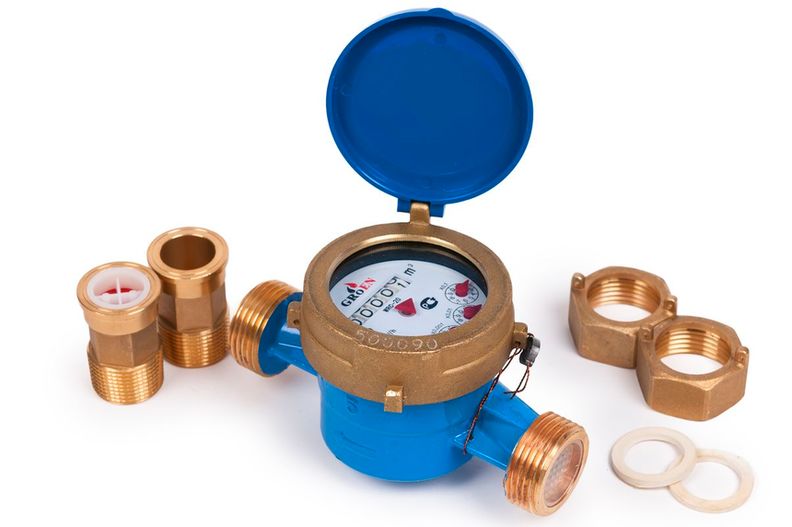

Комплектация

  • Счетчик;
  • Гайка - 2 шт.;
  • Штуцер - 2 шт.;
  • Прокладка - 2 шт.;
  • Сетка встроенная;
  • Клапан обратный (в зависимости от диаметра);
  • Паспорт;
  • Упаковка.


Гарантия

Изготовитель и поставщик мокроходных счетчиков воды гарантируют соответствие счетчиков требованиям ГОСТ Р 50601-93, международного стандарта ISO 4064 и прилагаемого паспорта.

Гарантийный срок эксплуатации мокроходных счетчиков воды составляет 36 месяцев с момента ввода в эксплуатацию.

1. Технические характеристики.

Номинальный диаметрDNмм.152025324050
Номинальный расходQnм31.52.53.561015
Максимальный расходQmaxм3357122030
Переходный расходQtм30.120.20.280.480.83
Минимальный расходQminм30.030.050.070.120.20.45
Номинальное давлениеPNМПа1.6
Макс. температураt°C40

2. Габаритные размеры.

Номинальный диаметрDNмм.152025324050
МодификацияL(1)S(2)LSLSLSLSLS
Длина (корпус)Lмм.165110190130260225260230300245300280
Длина
(с присоединителями)
L1мм.259204294234380345384354431376448428
ШиринаWмм.947694769898122145
Высота без имп. выходаHмм.1167311673125.5125.5148.5184
Высота (i) с имп. выходомHiмм.1369313693145.5145.5168.5204
Резьба (корпус)DG 3/4G1G1 1/4G1 1/2G2G2 1/2
Резьба (присоединители)dR 1/2R 3/4R1R1 1/4R1 1/2R2
Вескг.1.31.11.61.42.32.22.42.34.84.75.55.4

(1) - модификации со стандартными размерами;
(2) - модификации с корпусом уменьшенной длины.

Внимание! Счетчики серии WR являются многоструйными, за исключением модификаций (S) диаметров 15 и 20 мм.

3. Диаграмма потери давления.

4. Погрешности измерений.
