Турбинные счетчики

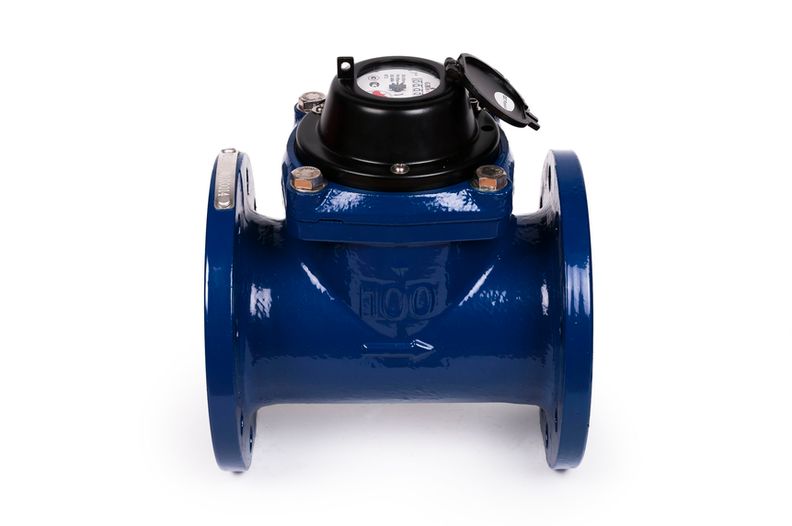

Турбинные счетчики холодной воды:

Ø 40
12930 ₷
Ø 50
13200 ₷
Ø 65
13500 ₷
Ø 80
15450 ₷
Ø 100
17300 ₷
Ø 150
20750 ₷
Ø 200
35740 ₷
Ø 250
46350 ₷
Ø 300
85775 ₷
Ø 400
161850 ₷
Ø 500
196685 ₷

Турбинные счетчики холодной воды с импульсным выходом:

Ø 40
13350 ₷
Ø 50
14200 ₷
Ø 65
15100 ₷
Ø 80
16900 ₷
Ø 100
20590 ₷
Ø 150
24170 ₷
Ø 200
40390 ₷
Ø 250
49100 ₷
Ø 300
91050 ₷
Ø 400
169845 ₷
Ø 500
211715 ₷

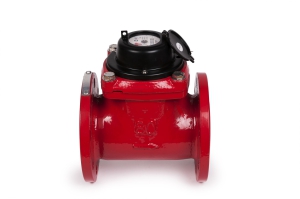

Турбинные счетчики горячей воды:

Ø 50
14300 ₷
Ø 65
15560 ₷
Ø 80
18100 ₷
Ø 100
20590 ₷
Ø 150
23650 ₷

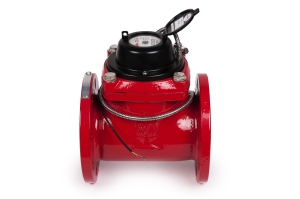

Турбинные счетчики горячей воды с импульсным выходом:

Ø 50
15775 ₷
Ø 65
18540 ₷
Ø 80
19670 ₷
Ø 100
22850 ₷
Ø 150
25450 ₷

Преимущества турбинных счетчиков воды Groen:

  • имеют стандартные размеры и не требуют модификации трубопровода;
  • антимагнитная защита;
  • устойчивость к перегрузкам;
  • работают в затопленном состоянии (степень защиты IP 68);
  • не чувствительны к качеству воды;
  • антикоррозийное покрытие;
  • гидродинамически уравновешенная турбина.

Требования к монтажу

  • Трубопровод: горизонтальный/вертикальный/наклонный.
  • Расположение счетного механизма: сверху/сбоку.
  • Минимальная длина успокаивающего участка перед счетчиком - 3 DN, после счетчика - 1 DN.
  • Межповерочный интервал для счетчиков холодной воды WTC - 6 лет, для счетчиков горячей воды WTH - 4 года.

Материалы

  • Корпус: серый чугун.
  • Измерительный механизм и турбина: износостойкая пластмасса.
  • Также используется: латунь, нержавеющая сталь.

Комплектация

  • Счетчик;
  • Прокладки - 2 шт.;
  • Паспорт
  • Упаковка.


Гарантия

Изготовитель и поставщик турбинных счетчиков воды гарантируют соответствие счетчиков требованиям ГОСТ Р 50193-92, международного стандарта ISO 4064 и прилагаемого паспорта.

Гарантийный срок эксплуатации турбинных счетчиков воды составляет 36 месяцев с момента ввода в эксплуатацию.

1. Технические характеристики.

Номинальный диаметрDNмм.40506580100150200250300400500
Номинальный расходQnм3101525406015025040060010001500
Максимальный расходQmaxм320305080120300500800120020003000
Переходный расходQtм30.835812305080120200300
Минимальный расходQminм30.20.450.751.21.84.57.512183045
Номинальное давлениеPNМПа1.6
Макс. температураt°C40(WTC) / 90(WTH)

2. Габаритные размеры.

Номинальный диаметрDNмм.40506580100150200250300400500
Длина (корпус)Lмм.260200200225250300350450500600800
ВысотаHмм.249256266276286345.5372.5495516631738.5
Диаметр фланцаDмм.150165185200220285340410465585715
Вылет крепежных отверстийD1мм.110125145160180240295355410525650
Монтажные болты4xM168xM168xM2012xM2012xM2416xM2720xM30

  - фланцы полностью соответствуют ГОСТ Р 50193-92.

3. Диаграмма потери давления.

4. Погрешности измерений.
