Комбинированные счетчики

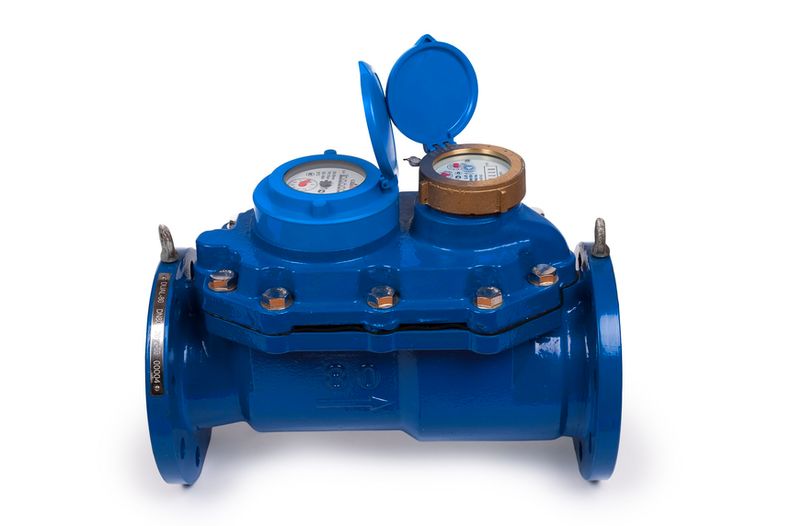

Комбинированные счетчики холодной воды:

Ø 50
62400 ₷
Ø 80
67508 ₷
Ø 100
71770 ₷

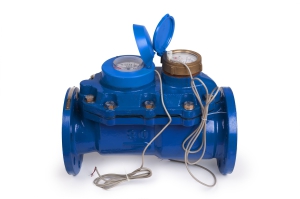

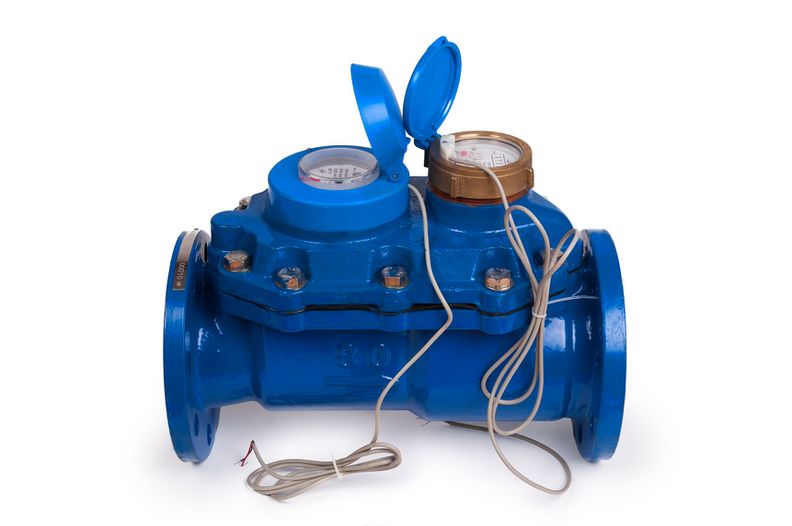

Комбинированные счетчики холодной воды с импульсным выходом:

Ø 50
67620 ₷
Ø 80
70915 ₷
Ø 100
75450 ₷

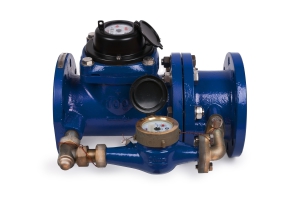

Комбинированные (с обводной линией) счетчики холодной воды:

Ø 50
37496 ₷
Ø 65
52963 ₷
Ø 80
49925 ₷
Ø 100
53895 ₷
Ø 150
90765 ₷

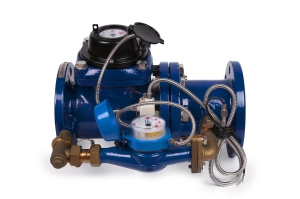

Комбинированные (с обводной линией) счетчики холодной воды с импульсным выходом:

Ø 50
39435 ₷
Ø 65
52963 ₷
Ø 80
53895 ₷
Ø 100
58150 ₷
Ø 150
100700 ₷

Преимущества комбинированных счетчиков воды Groen:

  • антимагнитная защита;
  • устойчивость к перегрузкам;
  • антикоррозийное покрытие;
  • работают в затопленном состоянии (степень защиты IP 68);
  • механизмы из пластика высокого качества, сапфировые подшипники;
  • не чувствительны к качеству воды.

Требования к монтажу

  • Трубопровод: горизонтальный/вертикальный/наклонный.
  • Расположение счетного механизма: сверху/сбоку.
  • Минимальная длина успокаивающего участка перед счетчиком - 3 DN, после счетчика - 1 DN.
  • Межповерочный интервал комбинированных счетчиков DUAL - 6 лет.

Материалы

  • Корпус: латунь.
  • Корпус основного счетчика: литая сталь.
  • Корпус дополнительного счетчика: латунь.
  • Измерительный механизм (оба счетчика): износостойкая пластмасса.
  • Крыльчатка (оба счетчика): износостойкая пластмасса.
  • Переключающий клапан: износостойкая пластмасса, нержавеющая сталь.

Комплектация

  • Счетчик;
  • Прокладки - 2 шт.;
  • Паспорт;
  • Упаковка.


Гарантия

Изготовитель и поставщик комбинированных счетчиков воды гарантируют соответствие счетчиков требованиям ГОСТ Р 50193-92, международного стандарта ISO 4064 и прилагаемого паспорта.

Гарантийный срок эксплуатации комбинированных счетчиков воды составляет 36 месяцев с момента ввода в эксплуатацию.

1. Технические характеристики.

Номинальный диаметрDNмм.506580100150
Номинальный расходQnм315254060150
Максимальный расходQmaxм3305080120300
Минимальный расходQminм30.050.050.050.050.2
Переходный расходQtм30.20.20.20.20.8
Переключение клапана при расходе(1)м31.51.81.82.510
Номинальное давлениеPNМПа1.6
Макс. температураt°C40

(1) - при повышении расхода.

2. Габаритные размеры.

Исполнение в едином корпусе

Исполнение с обводной линией
ИсполнениеВ едином корпусеС обводной линией
Номинальный диаметрDNмм.506580100506580100150
Диаметр дополнительного счетчикамм.202020202020202040
ДлинаLмм.300300370370280300370370500
ШиринаWмм.165185200220268305310320445
Высота без имп. выходаHмм.250260400400252262272282341
Высота (i) с имп. выходомHiмм.260270410410262272282292351
Диаметр фланцаDмм.165185200220165185200220285
Вылет крепежных отверстийD1мм.125145160180125145160180240
Монтажные болты4xM168xM164xM168xM168xM20
Вескг.121528301517283363

  - фланцы полностью соответствуют ГОСТ Р 50193-92.

3. Диаграмма потери давления.

Момент переключения клапана:
• сплошная линия - при повышении давления;
• пунктирная линия - при понижении давления.

4. Погрешности измерений.
