Сухоходные счетчики

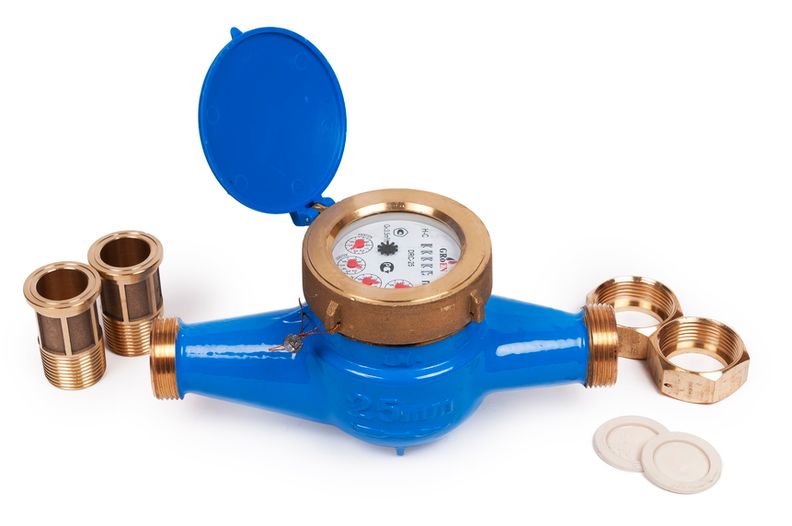

Сухоходные счетчики холодной воды:

Ø 15
2750 ₷
Ø 20
3540 ₷
Ø 25
5550 ₷
Ø 32
6470 ₷
Ø 40
8170 ₷
Ø 50
14520 ₷

Сухоходные счетчики холодной воды с импульсным выходом:

Ø 15
3720 ₷
Ø 20
4450 ₷
Ø 25
6470 ₷
Ø 32
7560 ₷
Ø 40
8850 ₷
Ø 50
15430 ₷

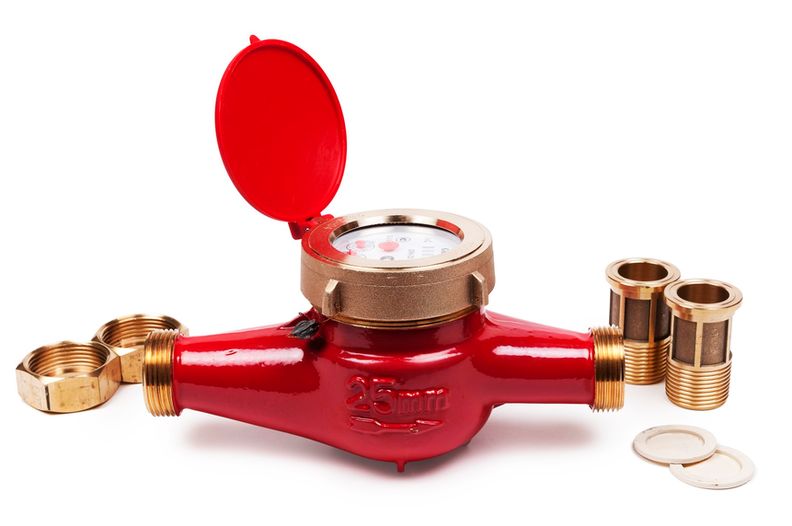

Сухоходные счетчики горячей воды:

Ø 15
3360 ₷
Ø 20
4700 ₷
Ø 25
6100 ₷
Ø 32
7080 ₷
Ø 40
8720 ₷
Ø 50
15250 ₷

Сухоходные счетчики горячей воды с импульсным выходом:

Ø 15
4090 ₷
Ø 20
5190 ₷
Ø 25
6590 ₷
Ø 32
8480 ₷
Ø 40
9150 ₷
Ø 50
15860 ₷

Преимущества сухоходных счетчиков воды Groen:

  • имеют стандартные размеры и не требуют модификации трубопровода;
  • антимагнитная защита;
  • счетчики с диаметрами 15 и 20 имеют клапан обратного хода воды;
  • повышенная точность (метрологический класс точности C);
  • устойчивость к перегрузкам;
  • антикоррозийное покрытие;
  • механизмы из пластика высокого качества, сапфировые подшипники;
  • сохраняет работоспособность при затоплении в течение длительного времени (степень защиты IP 68);
  • не чувствительны к качеству воды.

Требования к монтажу

  • Трубопровод: горизонтальный.
  • Расположение счетного механизма: сверху.
  • Длина успокаивающего участка перед счетчиком: 5 DN.
  • Межповерочный интервал счетчиков серии DRC - 6 лет.

Материалы

  • Корпус: латунь.
  • Лопастное колесо: износостойкая пластмасса.
  • Основной палец вала: нержавеющая сталь.
  • Уплотнительная плита: износостойкая пластмасса.
  • Подшипник: сапфир.
  • Счетное устройство: износостойкая пластмасса.

Комплектация

  • Счетчик;
  • Гайка - 2 шт.;
  • Штуцер - 2 шт.;
  • Прокладка - 2 шт.;
  • Сетка встроенная;
  • Клапан обратный (в зависимости от диаметра);
  • Паспорт;
  • Упаковка.


Гарантия

Изготовитель и поставщик сухоходных счетчиков воды гарантируют соответствие счетчиков требованиям ГОСТ Р 50601-93, международного стандарта ISO 4064 и прилагаемого паспорта.

Гарантийный срок эксплуатации судоходных счетчиков воды составляет 36 месяцев с момента ввода в эксплуатацию.

1. Технические характеристики.

Номинальный диаметрDNmm152025324050
Номинальный расходQnm3/h1,52,53,561015
Метрологический классC
Максимальный расходQmaxm3/h357122030
Переходный расходQtm3/h0,0230,0380,0530,090,150,225
Минимальный расходQminm3/h0,0150,0250,0350,060,090,1
Номинальное давлениеPNMPa1,6
Макс. температураt°C40(DRC) / 90(DRH)

2. Габаритные размеры.

Номинальный диаметрDNмм.152025324050
МодификацияL(1)S(2)LSLSLSLSLS
Длина (корпус)Lмм.165110190130260225260230300245300280
Длина
(с присоединителями)
L1мм.259204294234380345384354431376448428
ШиринаWмм.947694769898122145
Высота без имп. выходаHмм.1167311673125.5125.5148.5184
Высота (i) с имп. выходомHiмм.1369313693145.5145.5168.5204
Резьба (корпус)DG 3/4G1G1 1/4G1 1/2G2G2 1/2
Резьба (присоединители)dR 1/2R 3/4R1R1 1/4R1 1/2R2
Вескг.1.31.11.61.42.32.22.42.34.84.75.55.4

(1) - модификации со стандартными размерами;
(2) - модификации с корпусом уменьшенной длины.

Внимание! Счетчики серии DR являются многоструйными, за исключением модификаций (S) диаметров 15 и 20 мм.

3. Диаграмма потери давления.

4. Погрешности измерений.
