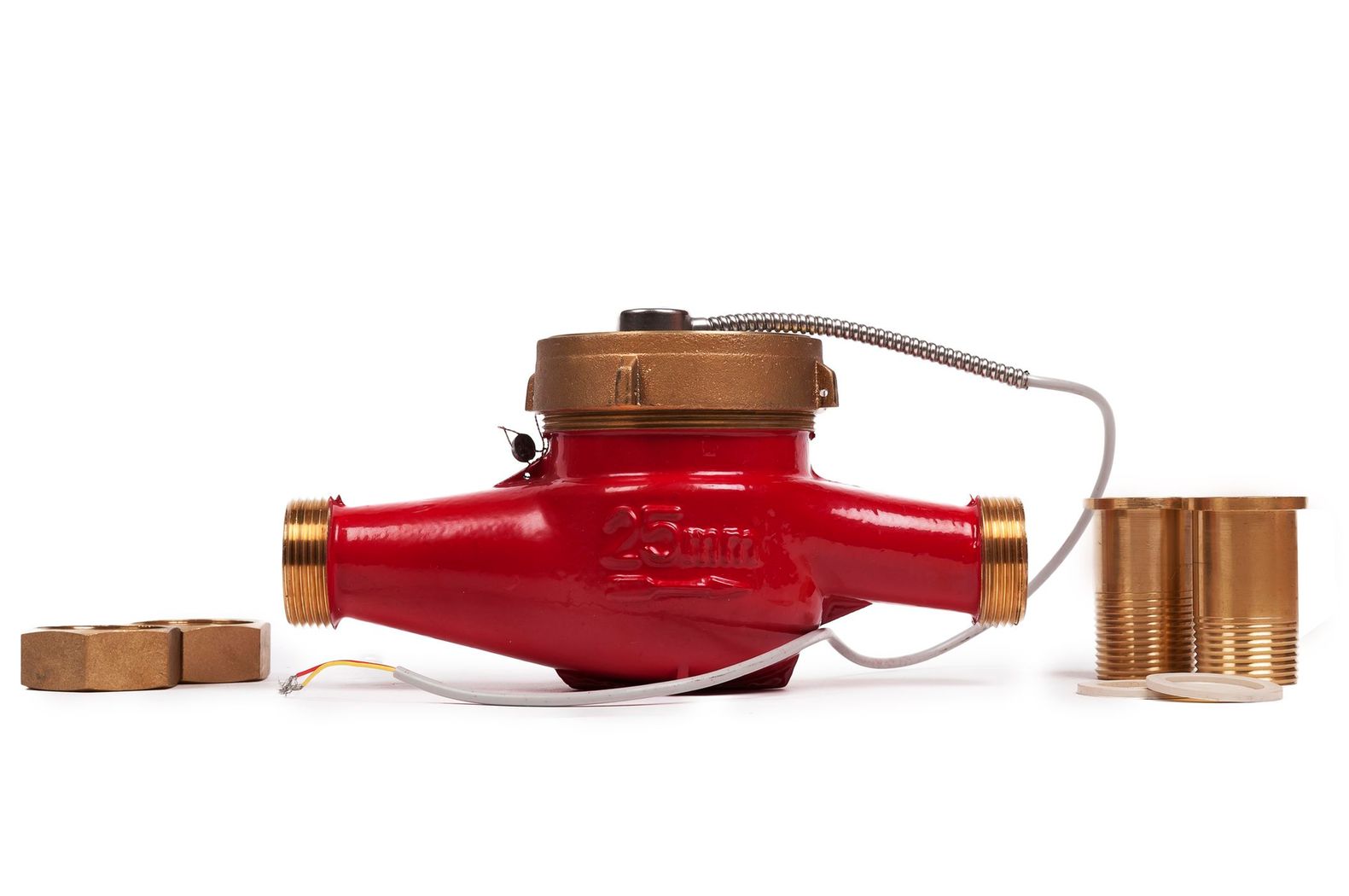

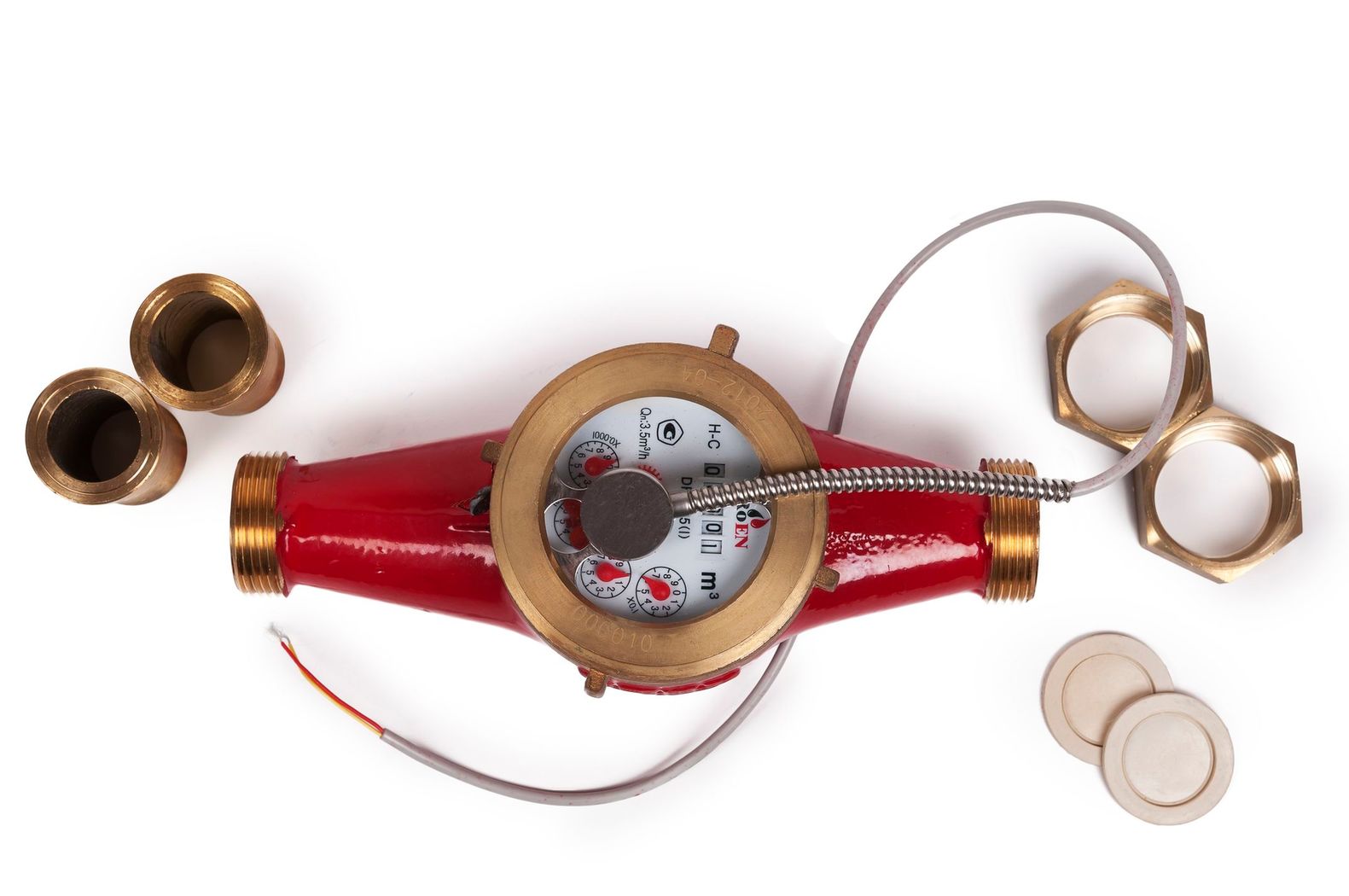

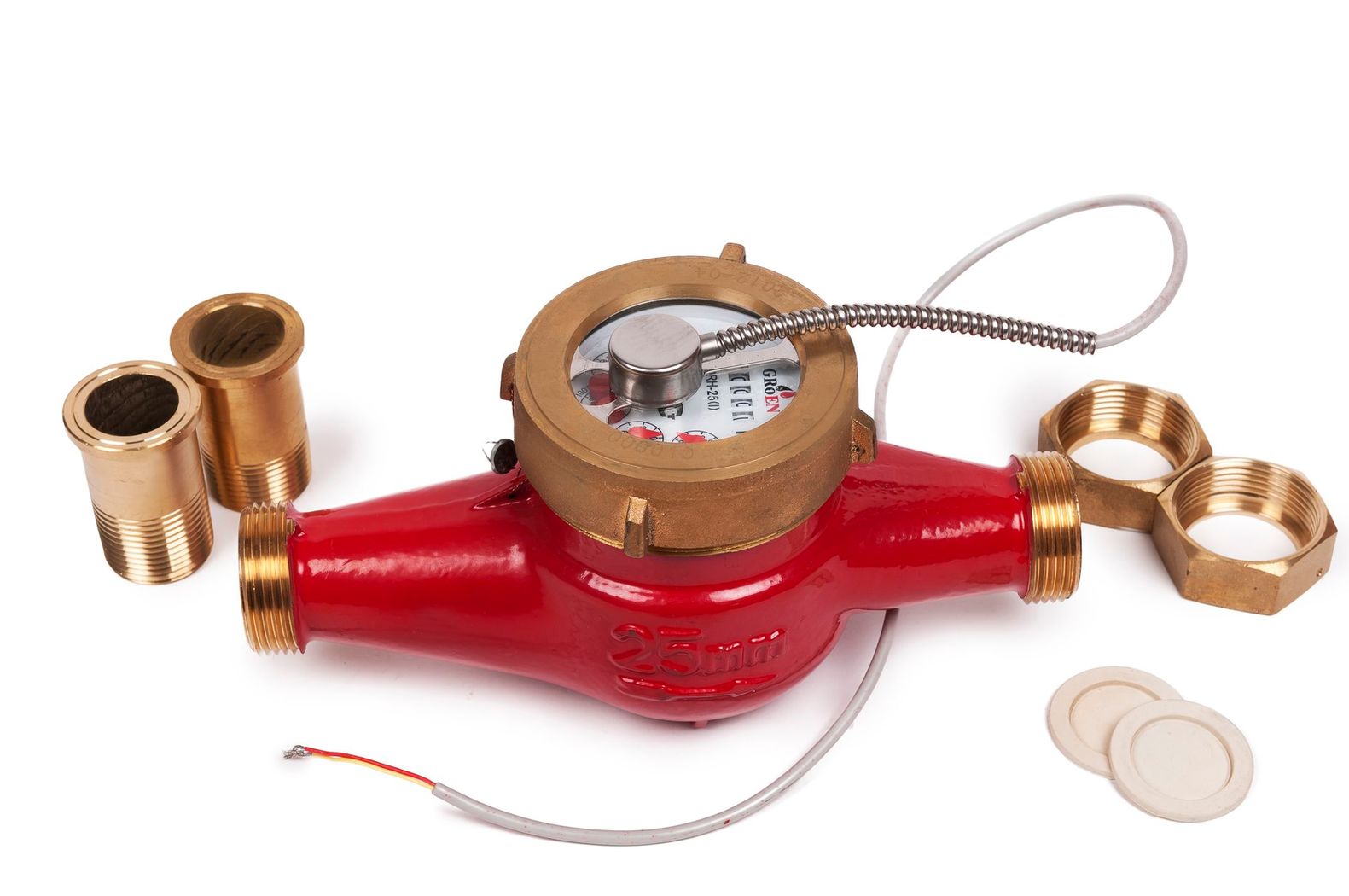

Сухоходный счетчик горячей воды DRH (i) Ду-25, с импульсным выходом (10 л/имп)

Цена импульса:

24 000 ₽

В корзину

Бесплатная доставка

арт. 219330250

Groen

Диаметр (DN) 25 мм

Максимальная температура 90 °С

Импульсный выход Есть

Минимальный расход Qmin 0.035 м³/ч

Переходный расход Qt 0.053 м³/ч

Номинальный расход Qn 3.5 м³/ч

Максимальный расход Qmax 7 м³/ч

Метрологический класс C

Давление (PN) 1.6 МПа

Длина 260 мм

Длина с присоединителями 380 мм

Высота 145.5 мм

Ширина 98 мм

Масса 2.3 кг

Материал корпуса Латунь

Межповерочный интервал 4 лет

Цена импульса 10 л/имп

Монтаж: горизонтально.
Присоединители в комплекте.

Преимущества сухоходных счетчиков воды Groen

Антимагнитная защита
Антикоррозийное покрытие
Механизмы из пластика высокого качества, сапфировые подшипники
Устойчивость к перегрузкам
Работают в затопленном состоянии (степень защиты IP 68)
Не чувствительны к качеству воды
Cтандартные размеры не требуют модификации трубопровода
Счетчики с диаметрами 15 и 20 имеют клапан обратного хода воды
Повышенная точность (метрологический класс точности C)

Образец паспорта

Считывание показаний

Материалы

Корпус счетчикаЛатунь/Чугун (в зависимости от модификации)
Лопастное колесоИзносостойкая пластмасса
Основной палец валаНержавеющая сталь
Уплотнительная плитаИзносостойкая пластмасса
Счетное устройствоИзносостойкая пластмасса

Требования к монтажу

Трубопровод: горизонтальный
Расположение счетного механизма: сверху
Длина успокаивающего участка перед счетчиком — 5 DN
Межповерочный интервал счетчиков серии DRC — 6 лет, DRH — 4 года

Комплектация

Счетчик
Гайка, штуцер, прокладка — 2 шт
Сетка встроенная
Клапан обратный (в зависимости от диаметра)
Паспорт
Упаковка

Гарантия

Изготовитель и поставщик сухоходных счетчиков воды гарантируют соответствие счетчиков требованиям ГОСТ Р 50601-93, международного стандарта ISO 4064 и прилагаемого паспорта.
Гарантийный срок эксплуатации судоходных счетчиков воды составляет 24 месяца с момента ввода в эксплуатацию.

Сформировать узел учета воды

Технические характеристики

Номинальный диаметр	DN	mm	15	20	25	32	40	50
Номинальный расход	Qn	m³/h	1,5	2,5	3,5	6	10	15
Метрологический класс			C
Максимальный расход	Qmax	m³/h	3	5	7	12	20	30
Переходный расход	Qt	m³/h	0,023	0,038	0,053	0,09	0,15	0,225
Минимальный расход	Qmin	m³/h	0,015	0,025	0,035	0,06	0,09	0,1
Номинальное давление	PN	MPa	1,6
Макс. температура	t	°C	40^(DRC) / 90^(DRH)

Габаритные размеры

Номинальный диаметр	DN	мм.	15		20		25		32		40		50
Модификация			L⁽¹⁾	S⁽²⁾	L	S	L	S	L	S	L	S	L	S
Длина (корпус)	L	мм.	165	110	190	130	260	225	260	230	300	245	300	280
Длина(с присоединителями)	L₁	мм.	259	204	294	234	380	345	384	354	431	376	448	428
Ширина	W	мм.	94	76	94	76	98		98		122		145
Высота без имп. выхода	H	мм.	116	73	116	73	125.5		125.5		148.5		184
Высота (i) с имп. выходом	H_i	мм.	136	93	136	93	145.5		145.5		168.5		204
Резьба (корпус)	D		G 3/4		G1		G1 1/4		G1 1/2		G2		G2 1/2
Резьба (присоединители)	d		R 1/2		R 3/4		R1		R1 1/4		R1 1/2		R2
Вес		кг.	1.3	1.1	1.6	1.4	2.3	2.2	2.4	2.3	4.8	4.7	5.5	5.4

⁽¹⁾ - модификации со стандартными размерами

⁽¹⁾ - модификации с корпусом уменьшенной длины.

Внимание! Счетчики серии DR являются многоструйными, за исключением модификаций (S) диаметров 15 и 20 мм

Диаграмма потери давления

Погрешности измерений
