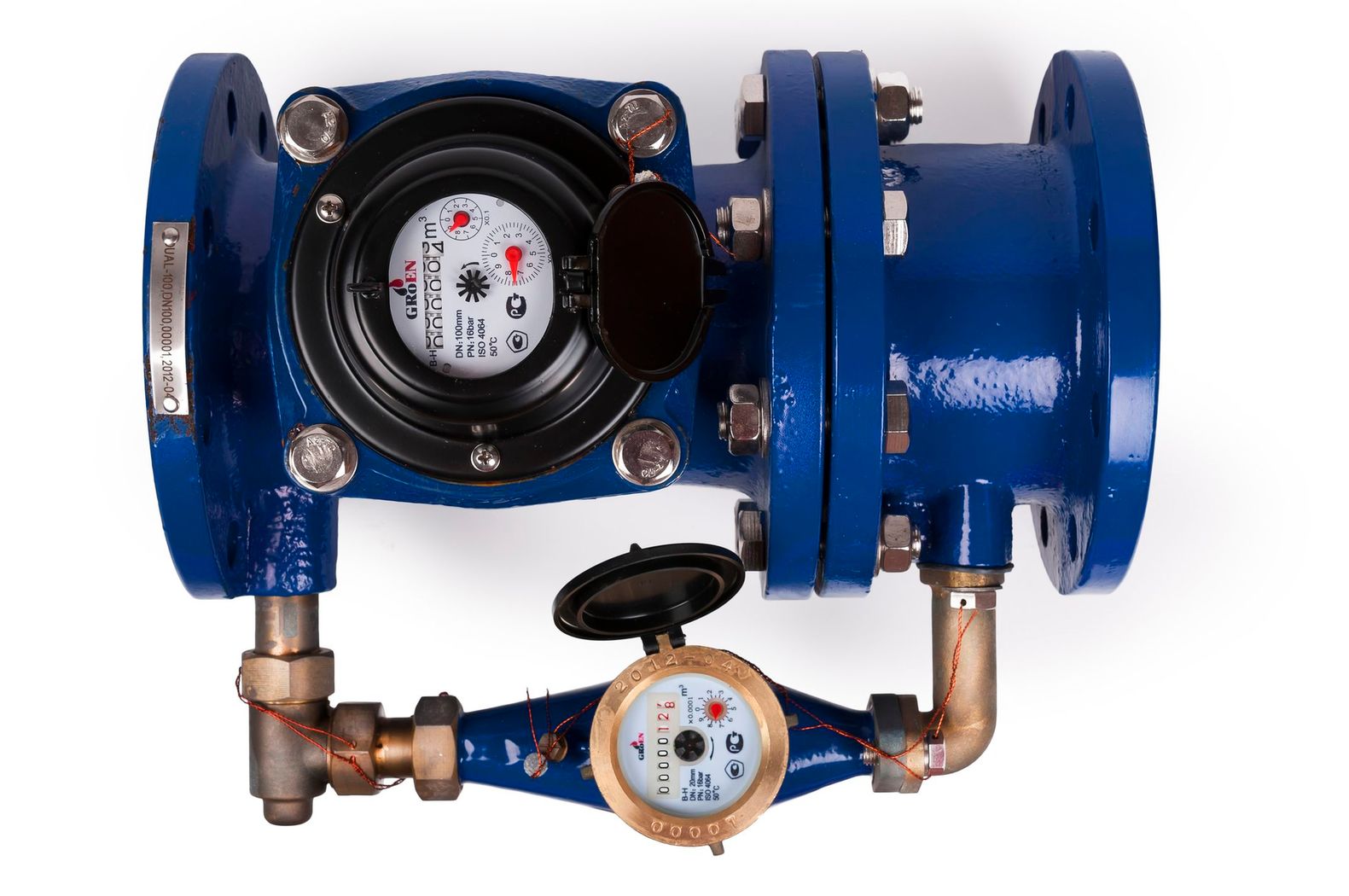

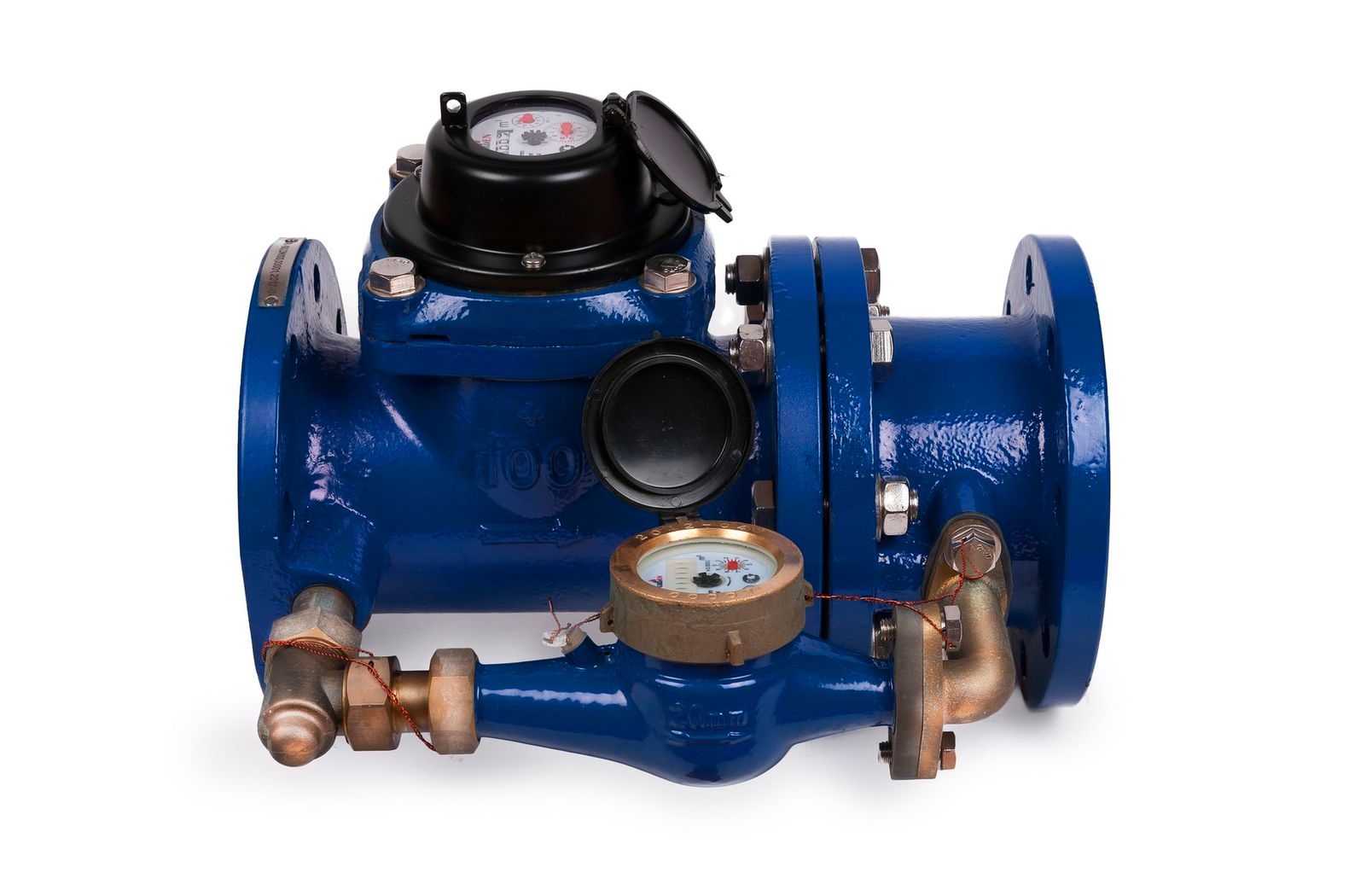

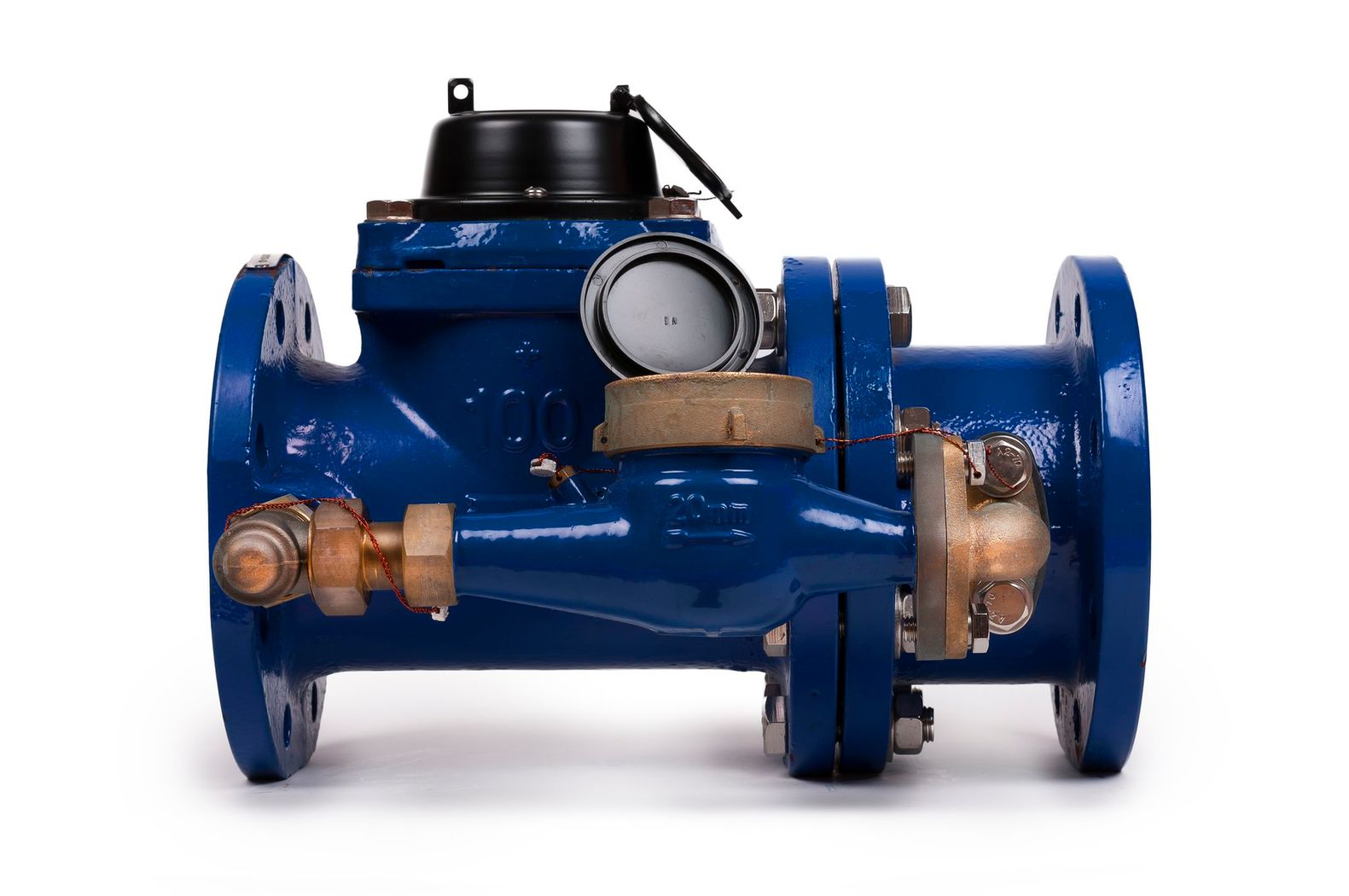

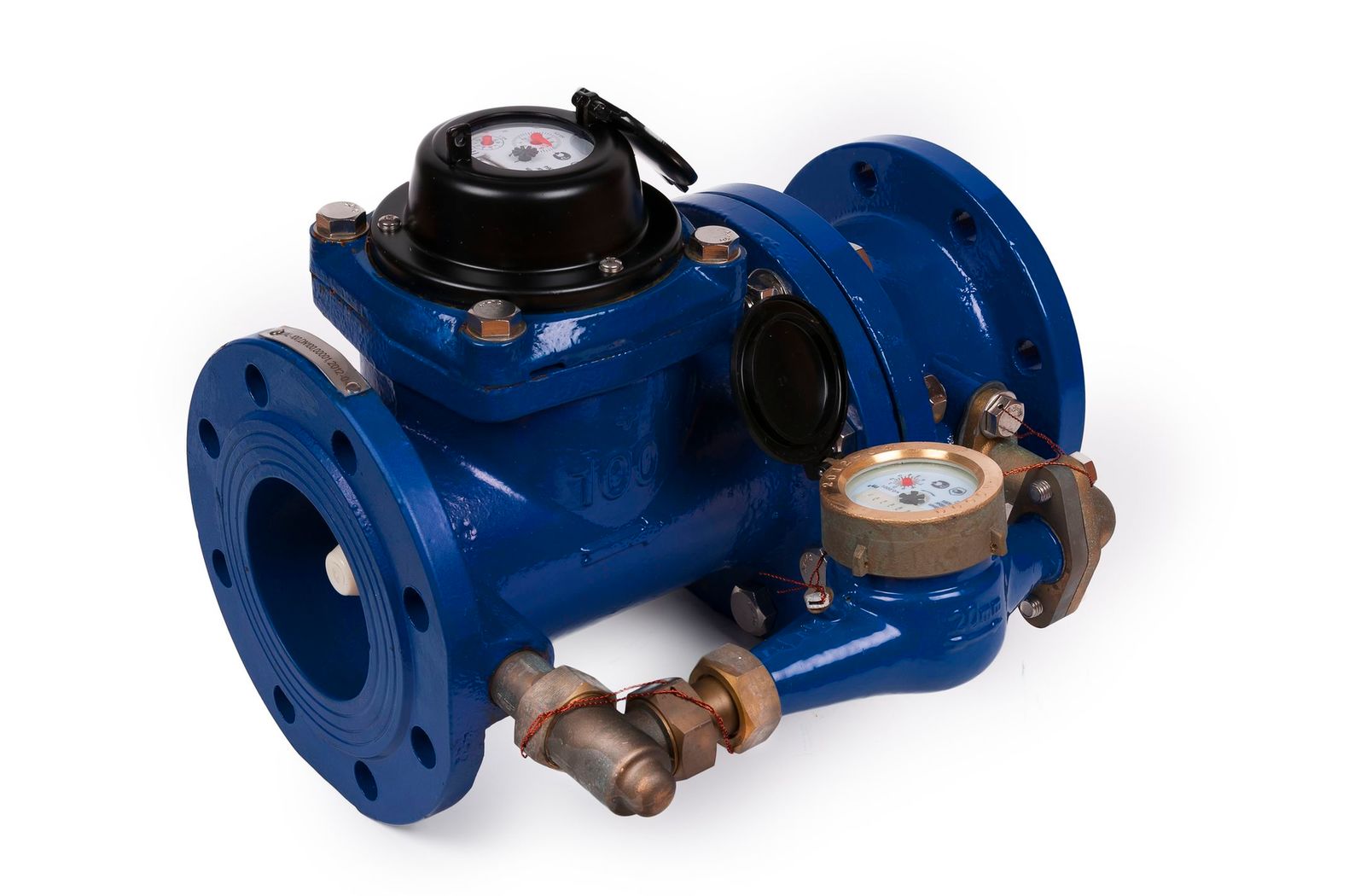

Комбинированный счетчик холодной воды DUAL (BY) Ду-100/20

148 000 ₽

В корзину

Бесплатная доставка

арт. 644201002

Groen

Диаметр (DN) 100 мм

Максимальная температура 40 °С

Импульсный выход Нет

Метрологический класс B

Минимальный расход Qmin 0.05 м³/ч

Переходный расход Qt 0.2 м³/ч

Номинальный расход Qn 60 м³/ч

Максимальный расход Qmax 120 м³/ч

Давление (PN) 1.6 МПа

Длина 370 мм

Высота 282 мм

Ширина 320 мм

Диаметр фланца 220 мм

Крепеж 8×M16

Масса 33 кг

Межповерочный интервал 6 лет

Монтаж: горизонтально, вертикально, наклонно.

Преимущества комбинированных счетчиков воды Groen с обводной линией

Антимагнитная защита
Антикоррозийное покрытие
Механизмы из пластика высокого качества, сапфировые подшипники
Устойчивость к перегрузкам
Работают в затопленном состоянии (степень защиты IP 68)
Не чувствительны к качеству воды

Образец паспорта

Считывание показаний

Материалы

Корпус основного счетчикаЛитая сталь
Корпус дополнительного счетчикаЛатунь
Измерительный механизм (оба счетчика)Износостойкая пластмасса
Крыльчатка (оба счетчика)Износостойкая пластмасса
Переключающий клапанИзносостойкая пластмасса, нержавеющая сталь

Требования к монтажу

Трубопровод: горизонтальный/вертикальный/наклонный.
Расположение счетного механизма: сверху/сбоку.
Минимальная длина успокаивающего участка перед счетчиком — 3 DN, после счетчика — 1 DN
Межповерочный интервал комбинированных счетчиков DUAL — 6 лет

Комплектация

Счетчик

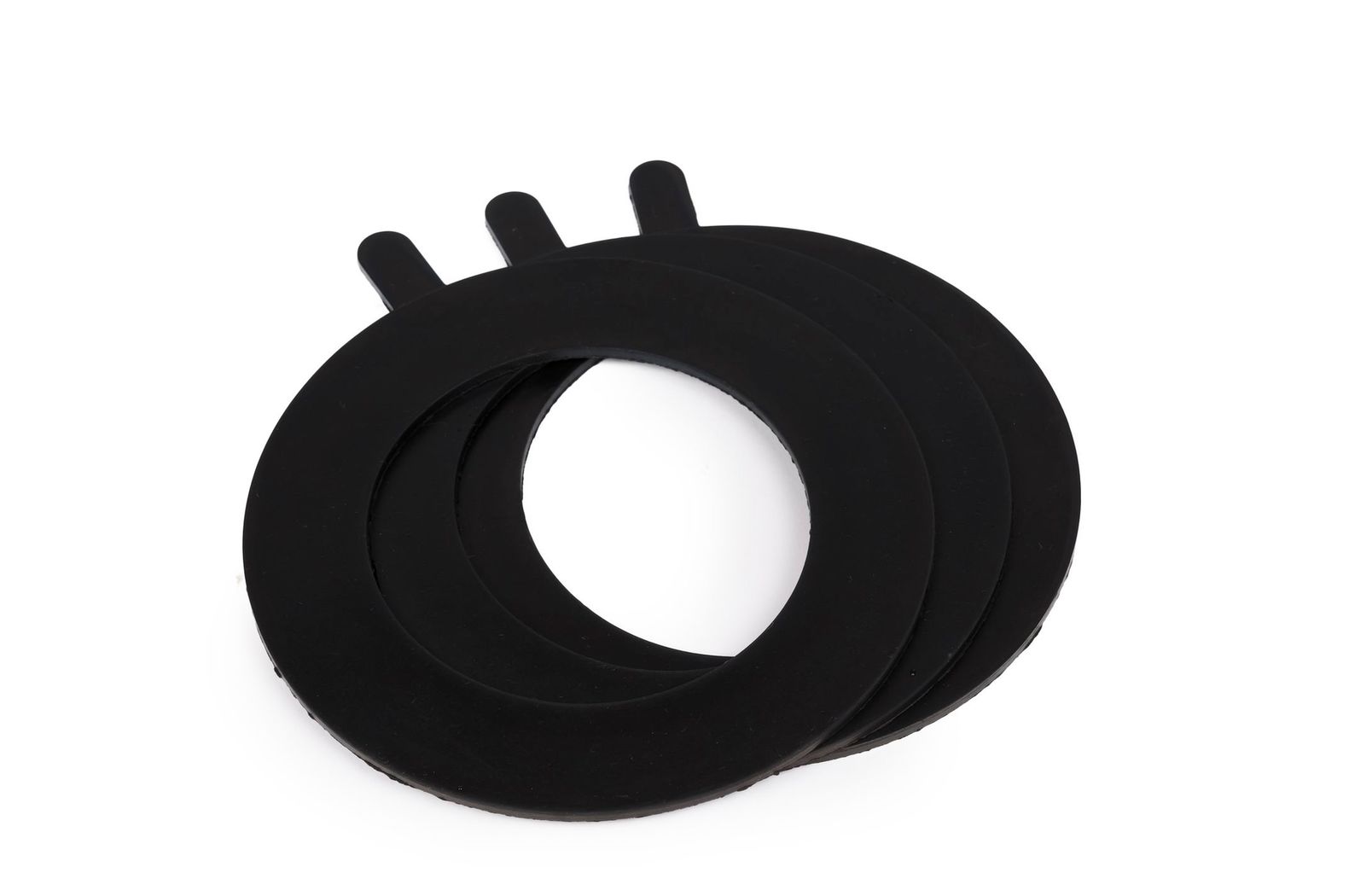

Прокладки — 2 шт
Паспорт
Упаковка

Гарантия

Изготовитель и поставщик комбинированных счетчиков воды с обводной линией гарантируют соответствие счетчиков требованиям ГОСТ Р 50193-92, международного стандарта ISO 4064 и прилагаемого паспорта.
Гарантийный срок эксплуатации мокроходных счетчиков воды составляет 24 месяца с момента ввода в эксплуатацию.

Сформировать узел учета воды

Технические характеристики

Номинальный диаметр	DN	мм.	50	65	80	100	150
Номинальный расход	Q_n	м³/ч	15	25	40	60	150
Максимальный расход	Q_max	м³/ч	30	50	80	120	300
Минимальный расход	Q_min	м³/ч	0.05	0.05	0.05	0.05	0.2
Переходный расход	Q_t	м³/ч	0.2	0.2	0.2	0.2	0.8
Переключение клапана при расходе⁽¹⁾		м³/ч	1.5	1.8	1.8	2.5	10
Номинальное давление	PN	МПа	1.6
Макс. температура	t	°C	40

* — при повышении расхода

Габаритные размеры

Номинальный диаметр	DN	мм.	50	65	80	100	150
Диаметр дополнительного счетчика		мм.	20	20	20	20	40
Длина	L	мм.	280	370	370	370	500
Ширина	W	мм.	268	305	310	320	445
Высота без имп. выхода	H	мм.	252	262	272	282	341
Высота (i) с имп. выходом	H_i	мм.	262	272	282	292	351
Диаметр фланца	D	мм.	165	185	200	220	285
Вылет крепежных отверстий	D₁	мм.	125	145	160	180	240
Монтажные болты			4xM16		8xM16		8xM20
Вес		кг.	15	17	28	33	63

— фланцы полностью соответствуют ГОСТ Р 50193-92

Диаграмма потери давления

Погрешности измерений
