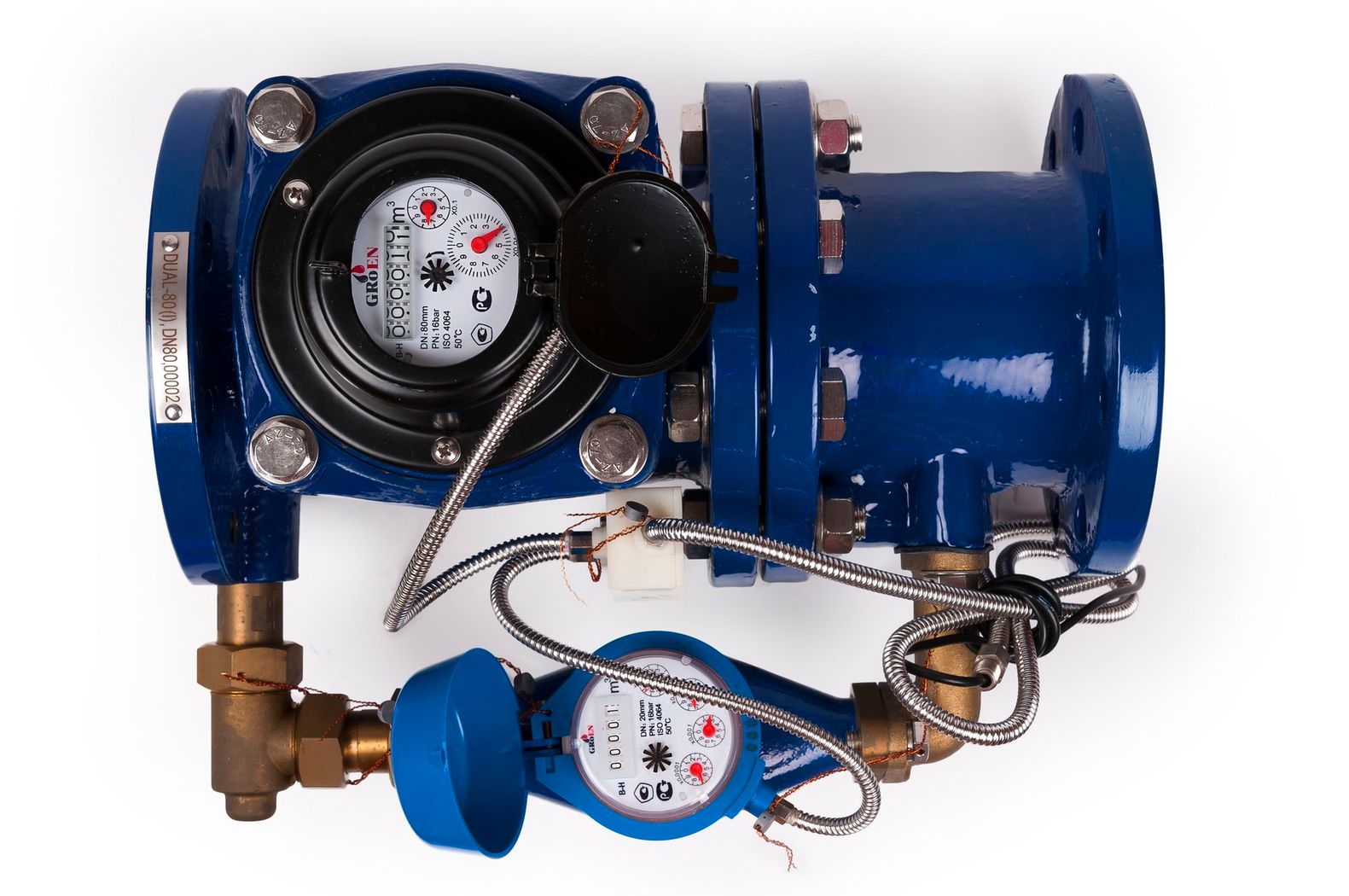

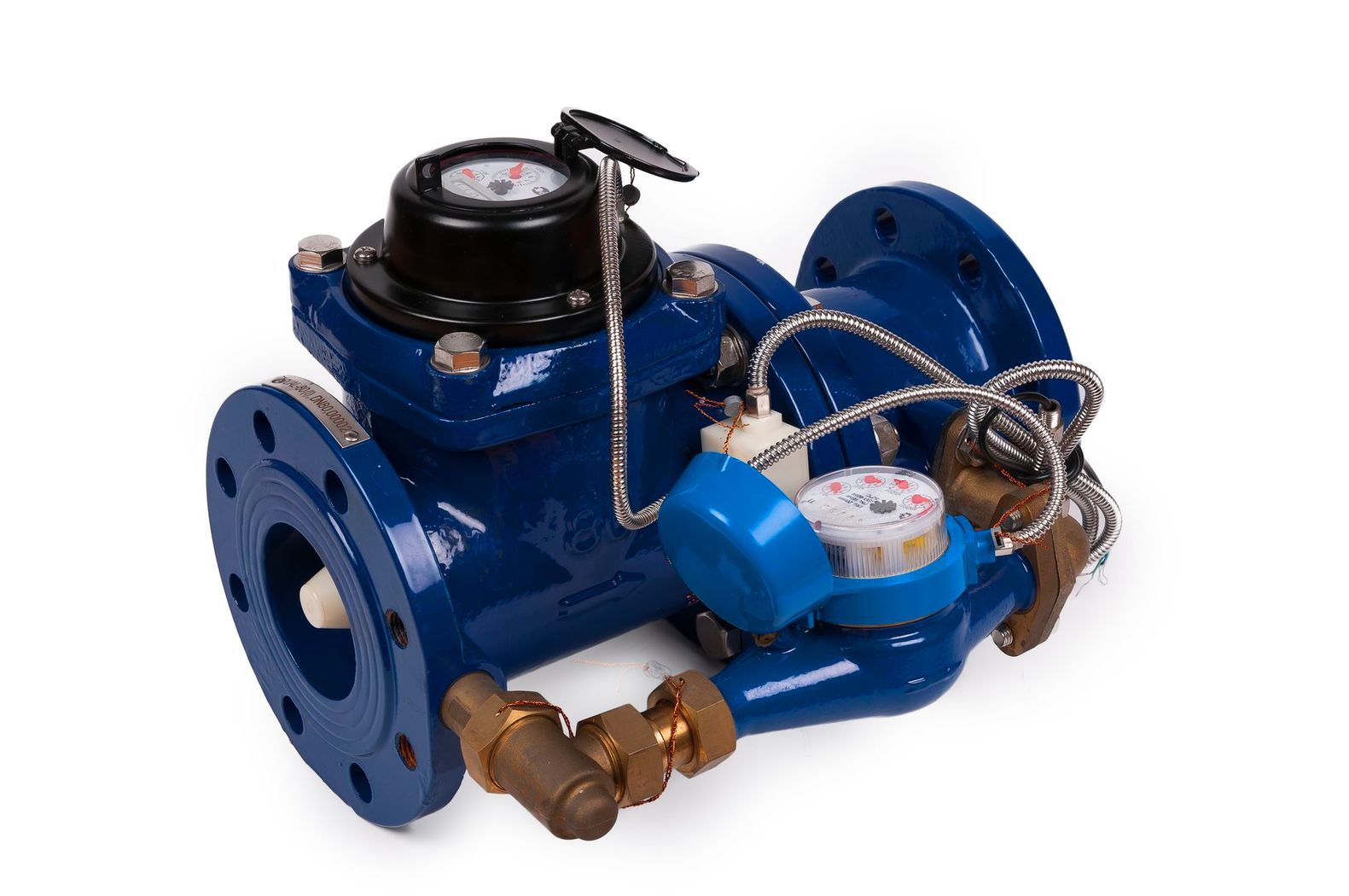

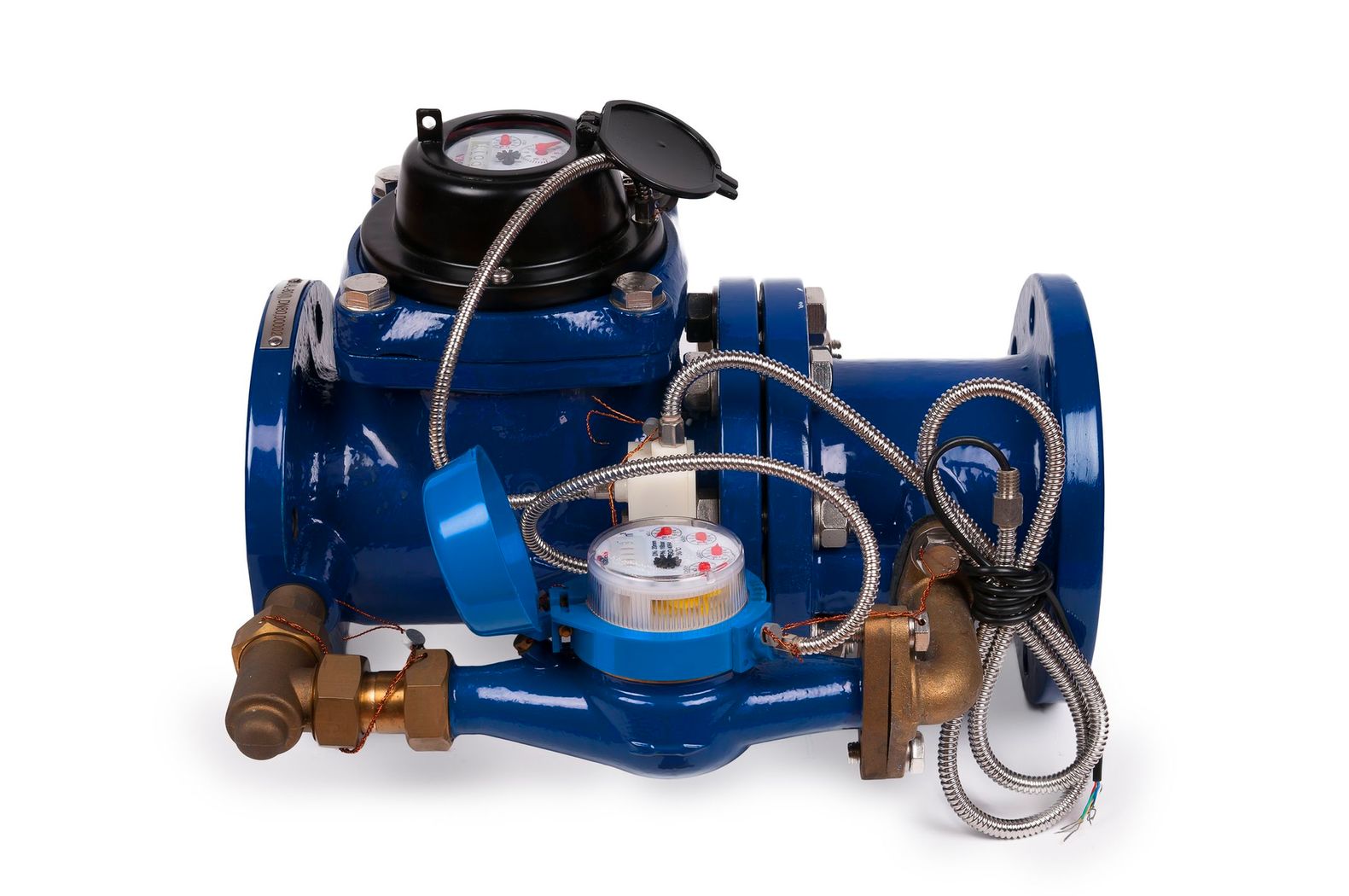

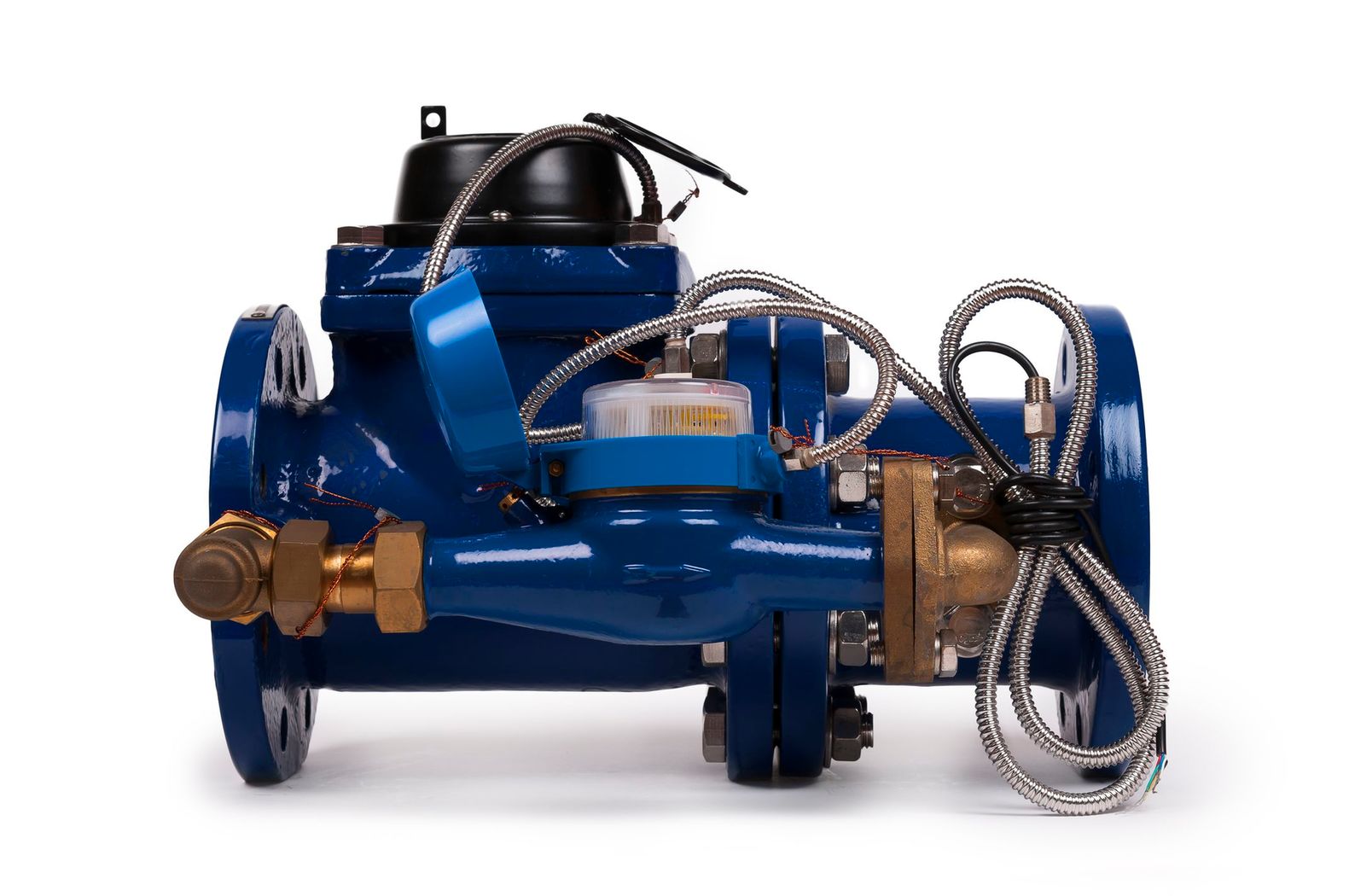

Комбинированный счетчик холодной воды DUAL (BYi) Ду-50/20, с импульсным выходом

Комбинированный счетчик холодной воды Ду-50/20 DUAL (BYi), импульсный, арт. 644210502
133 000 ₽
133000RUBIn stock
Купить
Бесплатная доставка
арт. 644210502
Groen
Диаметр (DN) 50 мм
Максимальная температура 40 °С

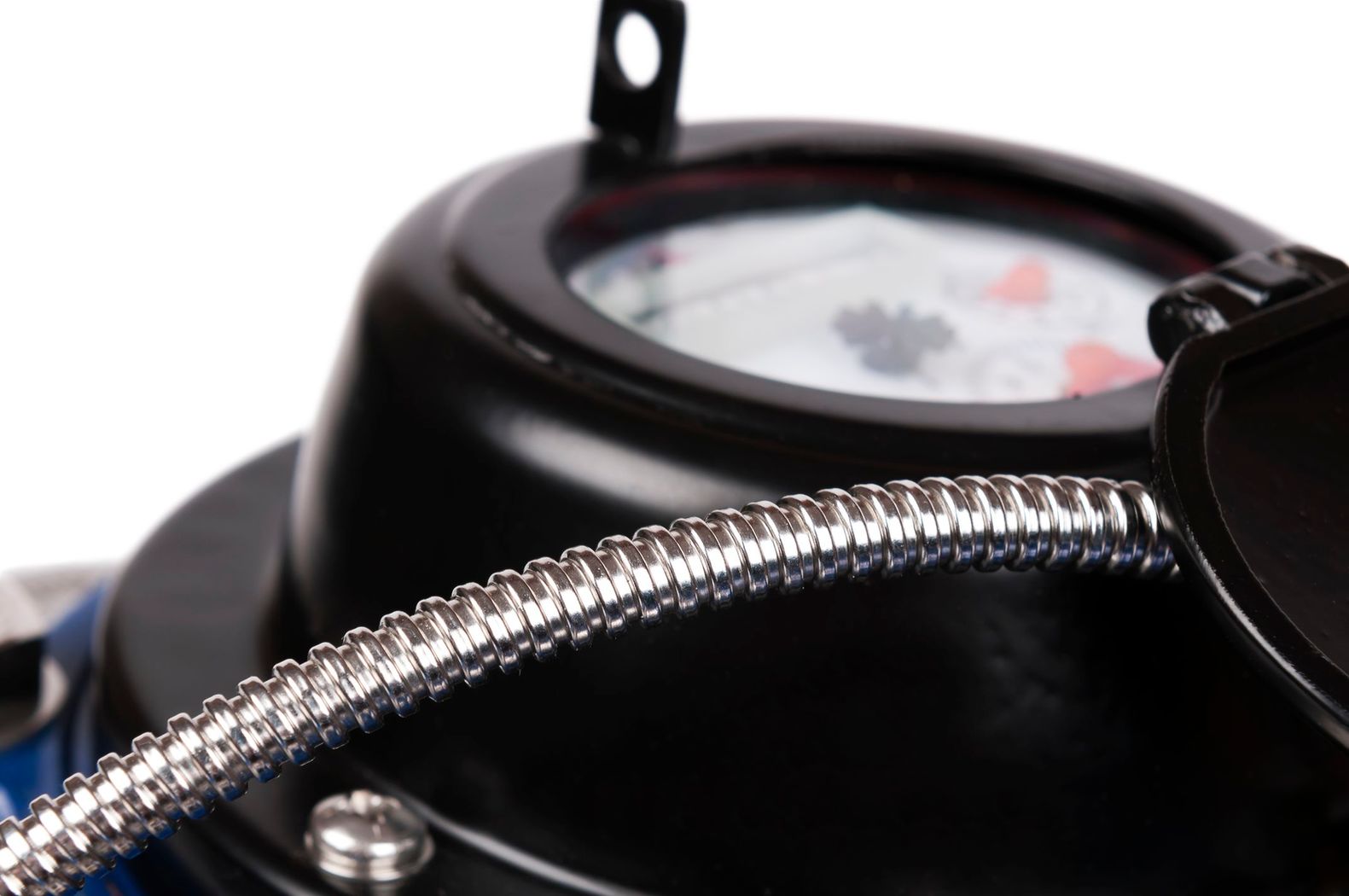

Импульсный выход Есть
Метрологический класс B
Минимальный расход Qmin 0.03 м³/ч
Переходный расход Qt 0.12 м³/ч
Номинальный расход Qn 15 м³/ч
Максимальный расход Qmax 30 м³/ч
Давление (PN) 1.6 МПа
Длина 280 мм
Высота 262 мм
Ширина 268 мм
Диаметр фланца 165 мм
Крепеж 4×M16
Масса 15 кг
Межповерочный интервал 6 лет
Монтаж: горизонтально, вертикально, наклонно.
Преимущества комбинированных счетчиков воды Groen с обводной линией
  • Антимагнитная защита
  • Антикоррозийное покрытие
  • Механизмы из пластика высокого качества, сапфировые подшипники
  • Устойчивость к перегрузкам
  • Работают в затопленном состоянии (степень защиты IP 68)
  • Не чувствительны к качеству воды
Материалы
  • Корпус основного счетчикаЛитая сталь
  • Корпус дополнительного счетчикаЛатунь
  • Измерительный механизм (оба счетчика)Износостойкая пластмасса
  • Крыльчатка (оба счетчика)Износостойкая пластмасса

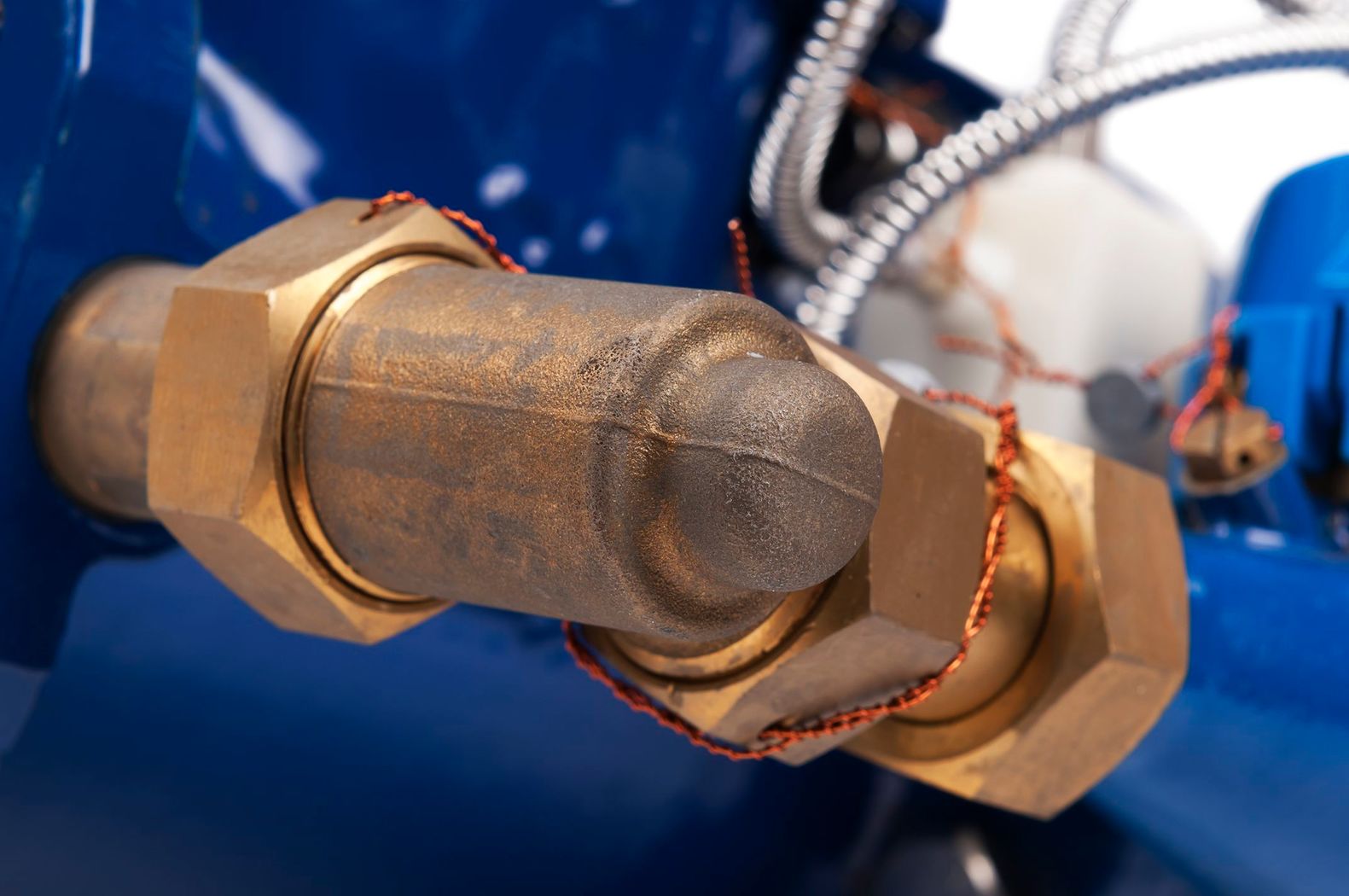

  • Переключающий клапанИзносостойкая пластмасса, нержавеющая сталь
Требования к монтажу
  • Трубопровод: горизонтальный/вертикальный/наклонный.
  • Расположение счетного механизма: сверху/сбоку.
  • Минимальная длина успокаивающего участка перед счетчиком — 3 DN, после счетчика — 1 DN
  • Межповерочный интервал комбинированных счетчиков DUAL — 6 лет
Комплектация
  • Счетчик

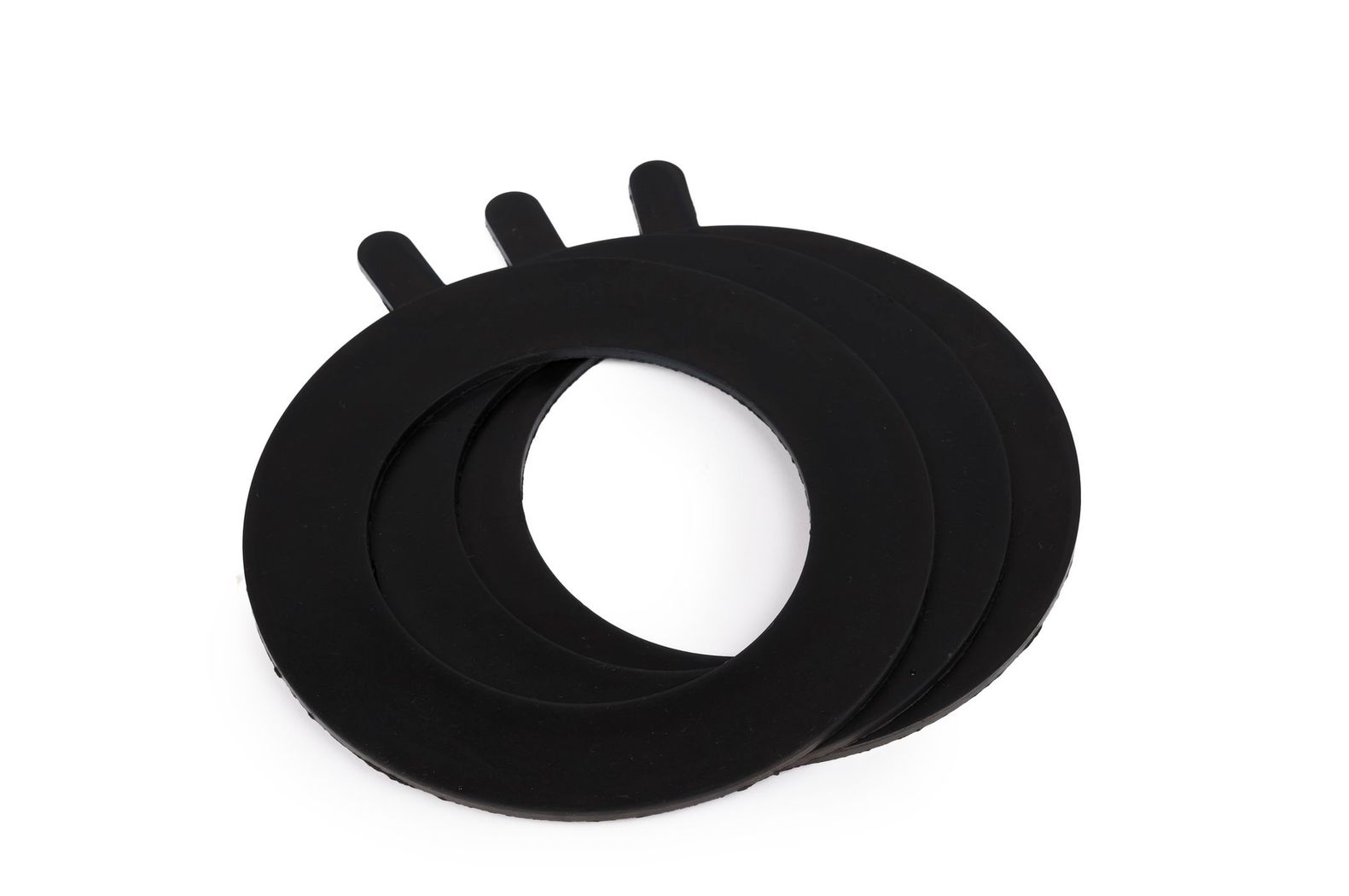

  • Прокладки — 2 шт
  • Паспорт
  • Упаковка
Гарантия
Изготовитель и поставщик комбинированных счетчиков воды с обводной линией гарантируют соответствие счетчиков требованиям ГОСТ Р 50193-92, международного стандарта ISO 4064 и прилагаемого паспорта.
Гарантийный срок эксплуатации мокроходных счетчиков воды составляет 24 месяца с момента ввода в эксплуатацию.
Сформировать узел учета воды
Технические характеристики
1
Номинальный диаметрDNмм.506580100150
Номинальный расходQnм315254060150
Максимальный расходQmaxм3305080120300
Минимальный расходQminм30.050.050.050.050.2
Переходный расходQtм30.20.20.20.20.8
Переключение клапана при расходе(1)м31.51.81.82.510
Номинальное давлениеPNМПа1.6
Макс. температураt°C40
* — при повышении расхода
Габаритные размеры
2
Номинальный диаметрDNмм.506580100150
Диаметр дополнительного счетчикамм.2020202040
ДлинаLмм.280370370370500
ШиринаWмм.268305310320445
Высота без имп. выходаHмм.252262272282341
Высота (i) с имп. выходомHiмм.262272282292351
Диаметр фланцаDмм.165185200220285
Вылет крепежных отверстийD1мм.125145160180240
Монтажные болты4xM168xM168xM20
Вескг.1517283363
— фланцы полностью соответствуют ГОСТ Р 50193-92
Диаграмма потери давления
3
Погрешности измерений
4
