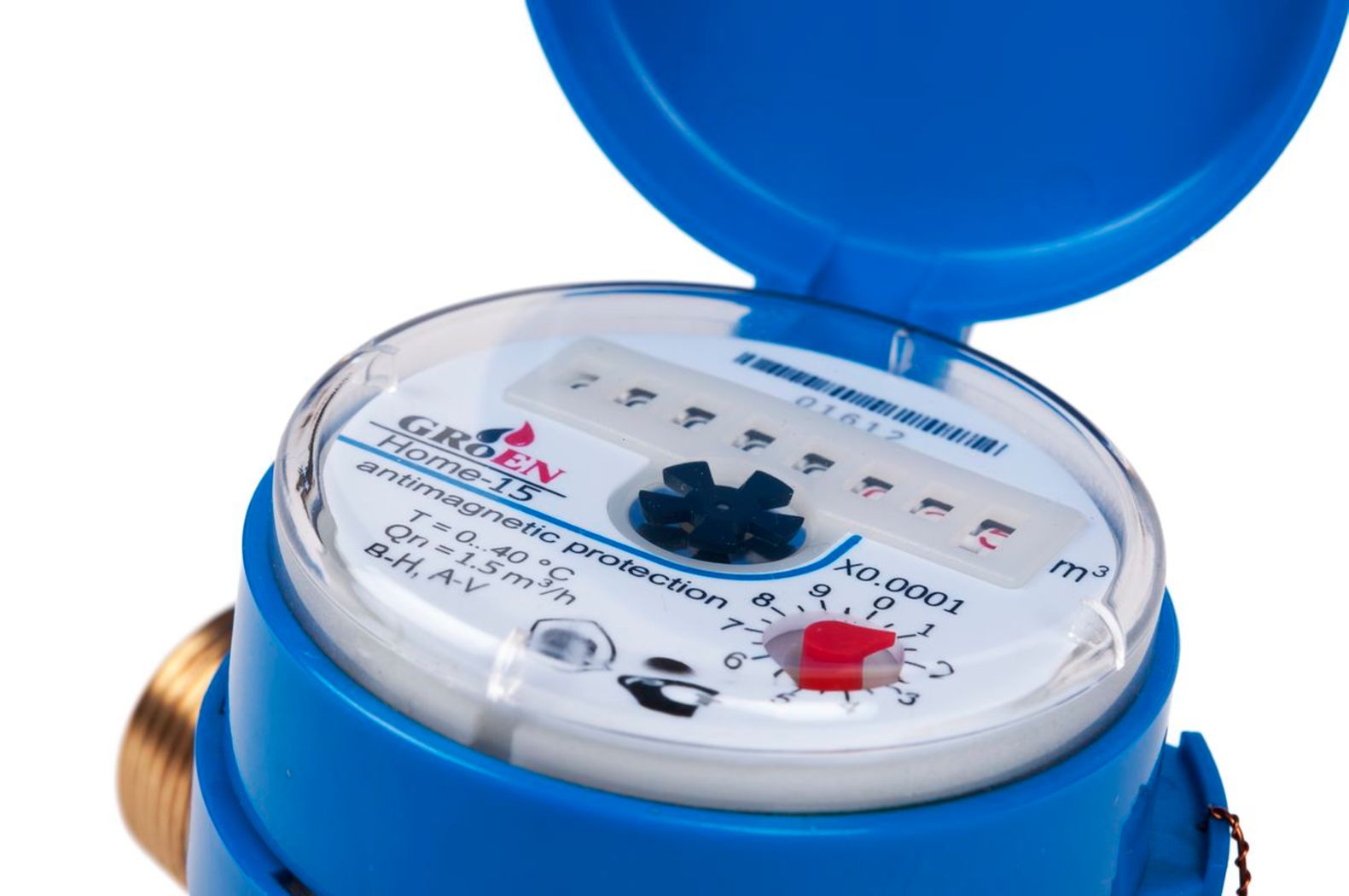

Счетчик холодной воды HOME Ду-15 (110 мм)

3 000 ₽

В корзину

Бесплатная доставка от 4 шт

арт. 114200150

Groen

Диаметр (DN) 15 мм

Минимальный расход Qmin 0.03 м³/ч

Импульсный выход Нет

Переходный расход Qt 0.12 м³/ч

Номинальный расход Qn 1.5 м³/ч

Максимальный расход Qmax 3 м³/ч

Максимальная температура 40 °С

Метрологический класс B

Давление (PN) 1 МПа

Длина 110 мм

Длина с присоединителями 204 мм

Высота 72.5 мм

Ширина 76 мм

Масса 0.5 кг

Межповерочный интервал 6 лет

Монтаж: горизонтально, вертикально.
Присоединители в комплекте.

Преимущества квартирных счетчиков воды Groen

Антимагнитная защита
Антикоррозийное покрытие
Механизмы из пластика высокого качества, сапфировые подшипники
Устойчивость к перегрузкам
Cтандартные размеры не требуют модификации трубопровода
Не чувствительны к качеству воды
Клапан обратного хода воды (для DN 15 и 20 мм)

Образец паспорта

Считывание показаний

Материалы

Корпус счетчика, присоединители, опора крыльчаткиЛатунь
Кольцо антимагнитной защитыЖелезо
Разделительная пластинаПолипропилен
Изолирующая прокладкаСиликоновая резина

Требования к монтажу

Трубопровод: горизонтальный или вертикальный
Расположение счетного механизма: сверху или сбоку
Длина успокаивающего участка перед счетчиком: 3 DN
Межповерочный интервал счетчиков серии Home /40 - 6 лет, серии Home /90 - 4 года

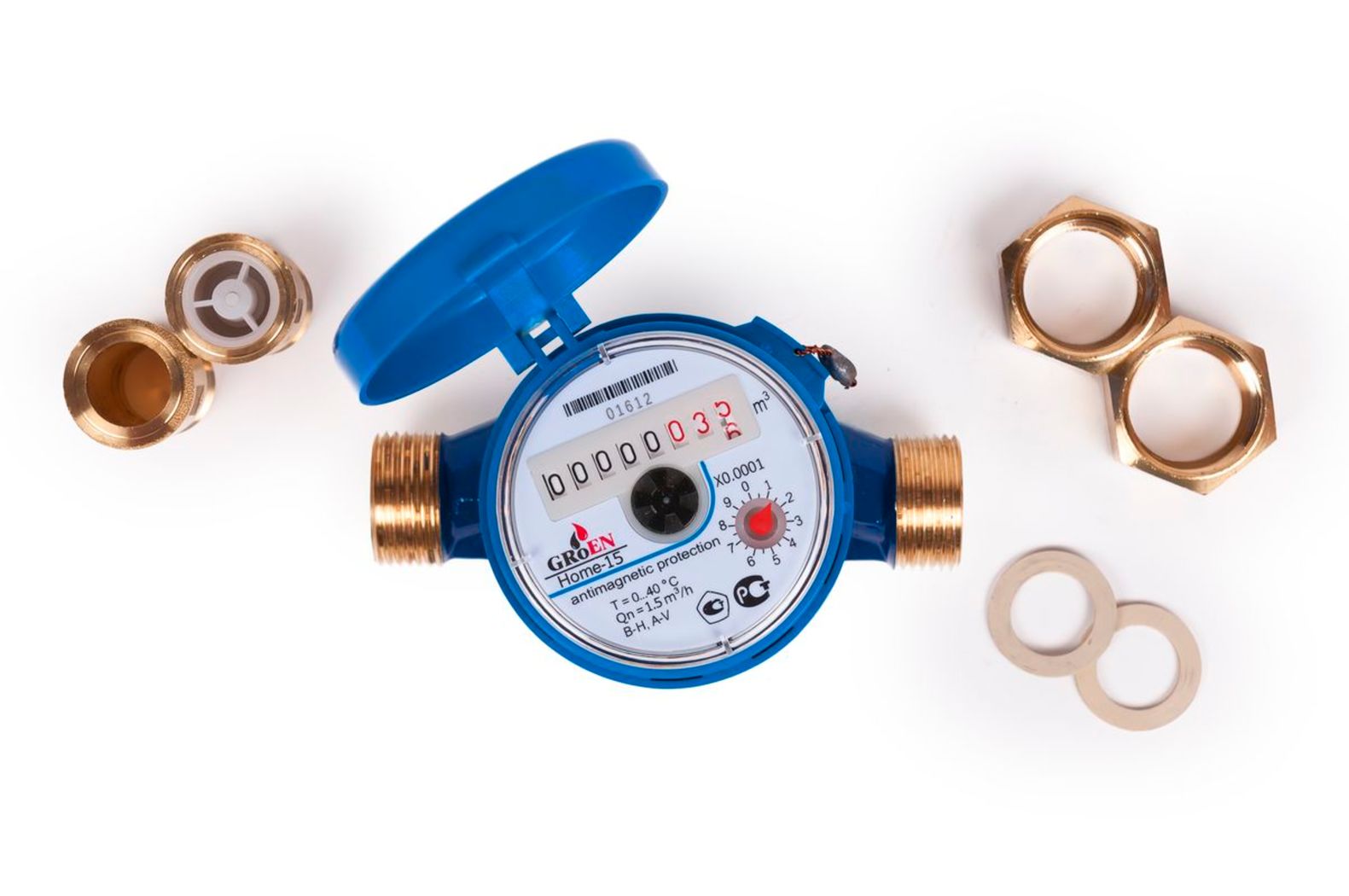

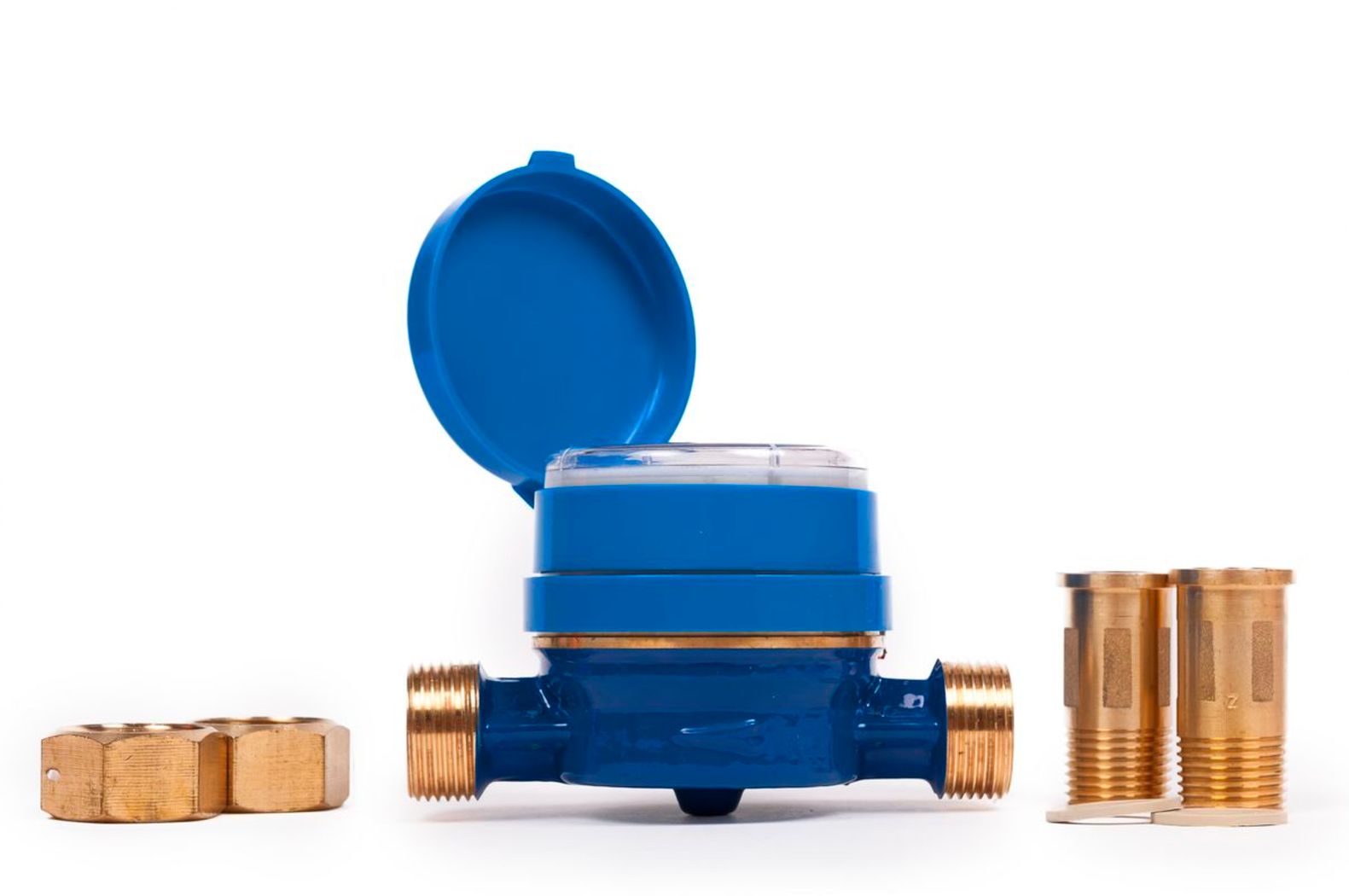

Комплектация

Счетчик
Гайка — 2 шт
Штуцер — 2 шт
Прокладка — 2 шт
Паспорт
Упаковка

Гарантия

Изготовитель и поставщик квартирных счетчиков воды гарантируют соответствие счетчиков требованиям ГОСТ Р 50601-93, международного стандарта ISO 4064 и прилагаемого паспорта.
Гарантийный срок эксплуатации квартирных счетчиков воды составляет 24 месяца с момента ввода в эксплуатацию.

Сформировать узел учета воды

Технические характеристики

Номинальный диаметр		DN	мм.	15	20	25	32	40
Номинальный расход		Q_n	м³/ч	1.5	2.5	3.5	6	10
Максимальный расход		Q_max	м³/ч	3	5	7	12	20
Горизонтально	Переходный расход	Q_t	м³/ч	0.12	0.2	0.28	0.48	0.8
	Минимальный расход	Q_min	м³/ч	0.03	0.05	0.07	0.12	0.20
	Метрологический класс			B
Вертикально	Переходный расход	Q_t	м³/ч	0.15	0.25	0.35	0.6	1
	Минимальный расход	Q_min	м³/ч	0.06	0.1	0.14	0.24	0.4
	Метрологический класс			A
Максимальное рабочее давление					PN	МПа	1.6
Макс. температура					t	°C	40 ^{(Home 40)} / 90 ^{(Home 90)}

Габаритные размеры

Номинальный диаметр	DN	мм.	15	20	25	32	40
Длина (корпус)	L	мм.	80/110	130	160	160	200
Длина (с присоединителями)	L₁	мм.	174/204	234	280	284	331
Ширина	W	мм.	76		82		90
Высота	H	мм.	72.5	73	84		92
Резьба (корпус)	D		G 3/4	G1	G1 1/4	G1 1/2	G2
Резьба (присоединители)	d		R 1/2	R 3/4	R1	R1 1/4	R1 1/2
Вес		кг.	0.6	0.8	1.2	2.2	4

Диаграмма потери давления

Погрешности измерений
