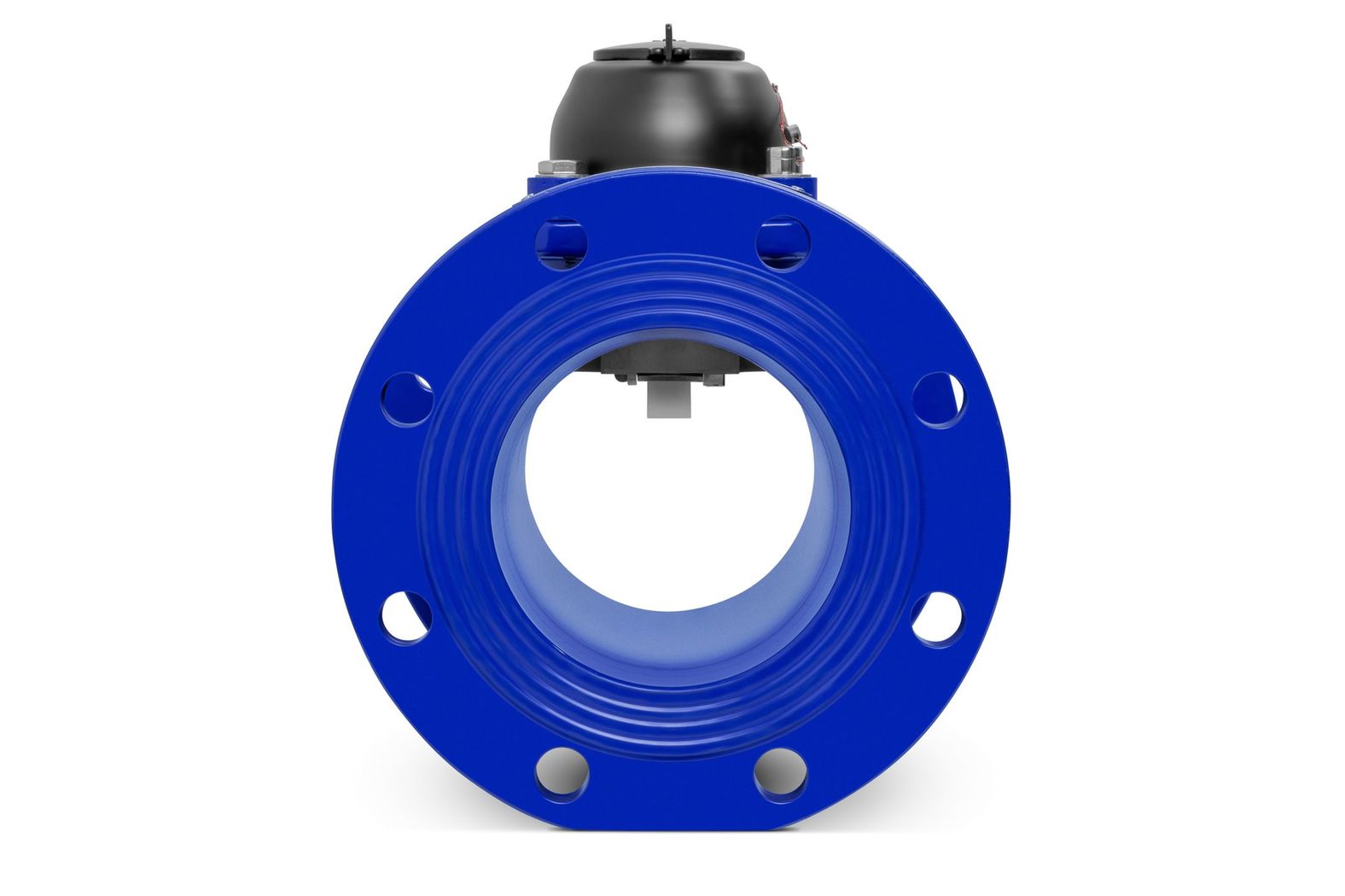

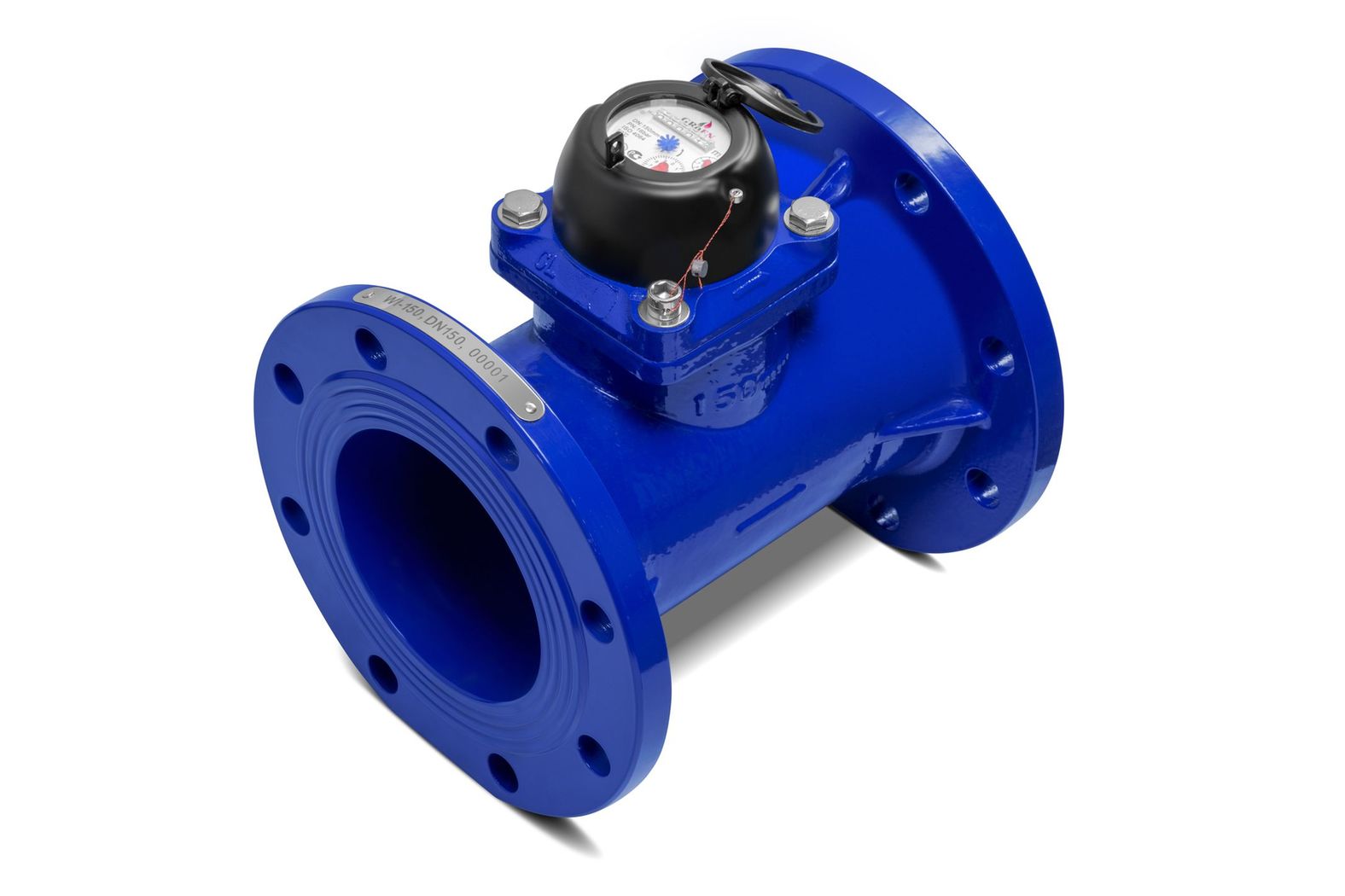

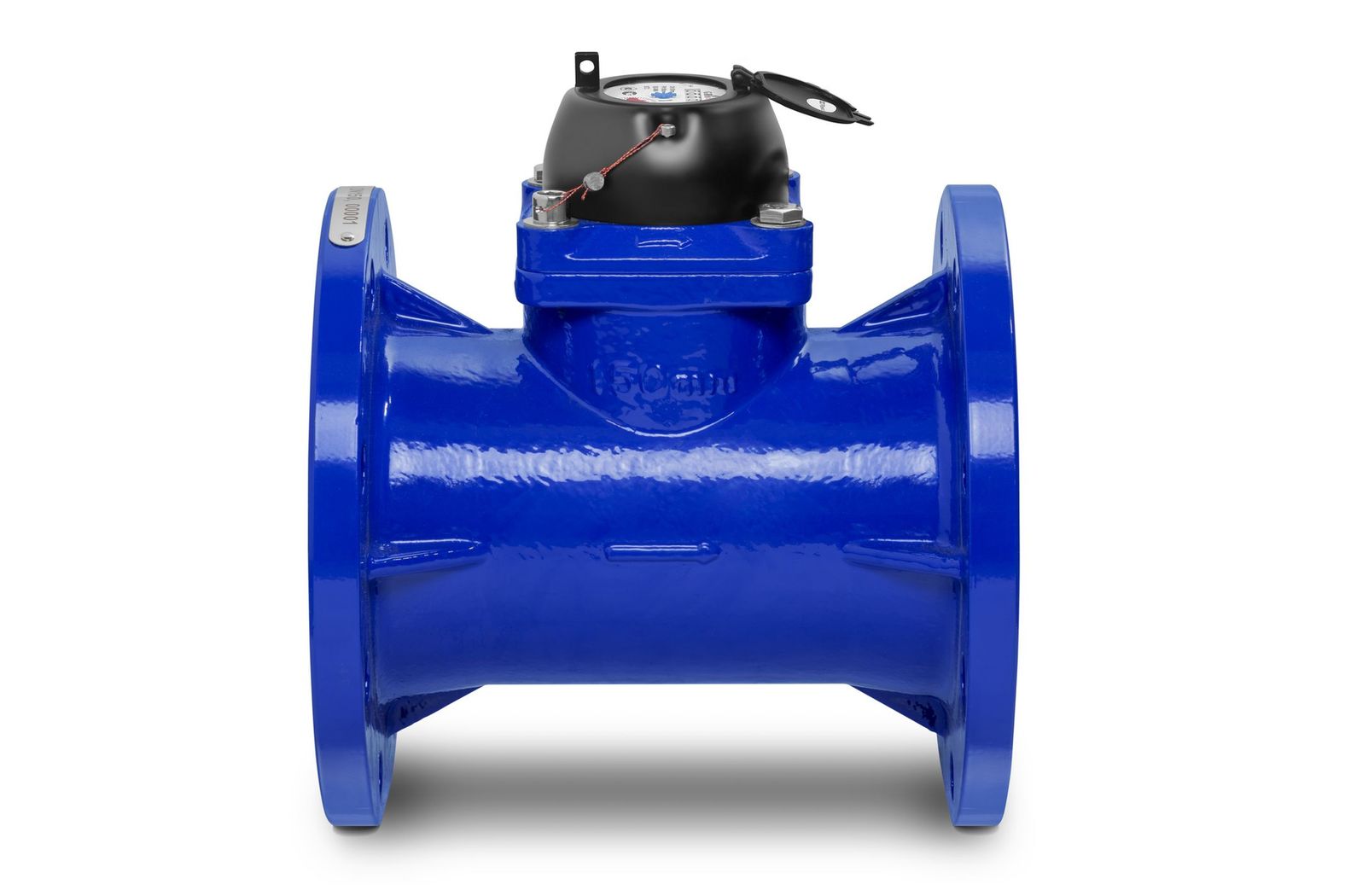

Турбинный ирригационный счетчик холодной воды WI Ду-200

115 000 ₽

В корзину

Бесплатная доставка

арт. 524102000

Groen

Диаметр фланца 340 мм

Крепеж 12×M20

Диаметр (DN) 200 мм

Максимальная температура 40 °С

Минимальный расход Qmin 20 м³/ч

Переходный расход Qt 75 м³/ч

Номинальный расход Qn 250 м³/ч

Максимальный расход Qmax 500 м³/ч

Опт от от 3 шт.

Длина 350 мм

Масса 42 кг

Метрологический класс A

Давление (PN) 1.6 МПа

Высота 382 мм

Импульсный выход Нет

Монтаж: горизонтально, вертикально, наклонно.

Преимущества ирригационных счетчиков воды Groen

Антимагнитная защита
Антикоррозийное покрытие
Не требует установки фильтра грубой очистки перед ним
Работают в затопленном состоянии (степень защиты IP 68)
Не чувствительны к качеству воды
Стандартные размеры не требуют модификации трубопровода

Образец паспорта

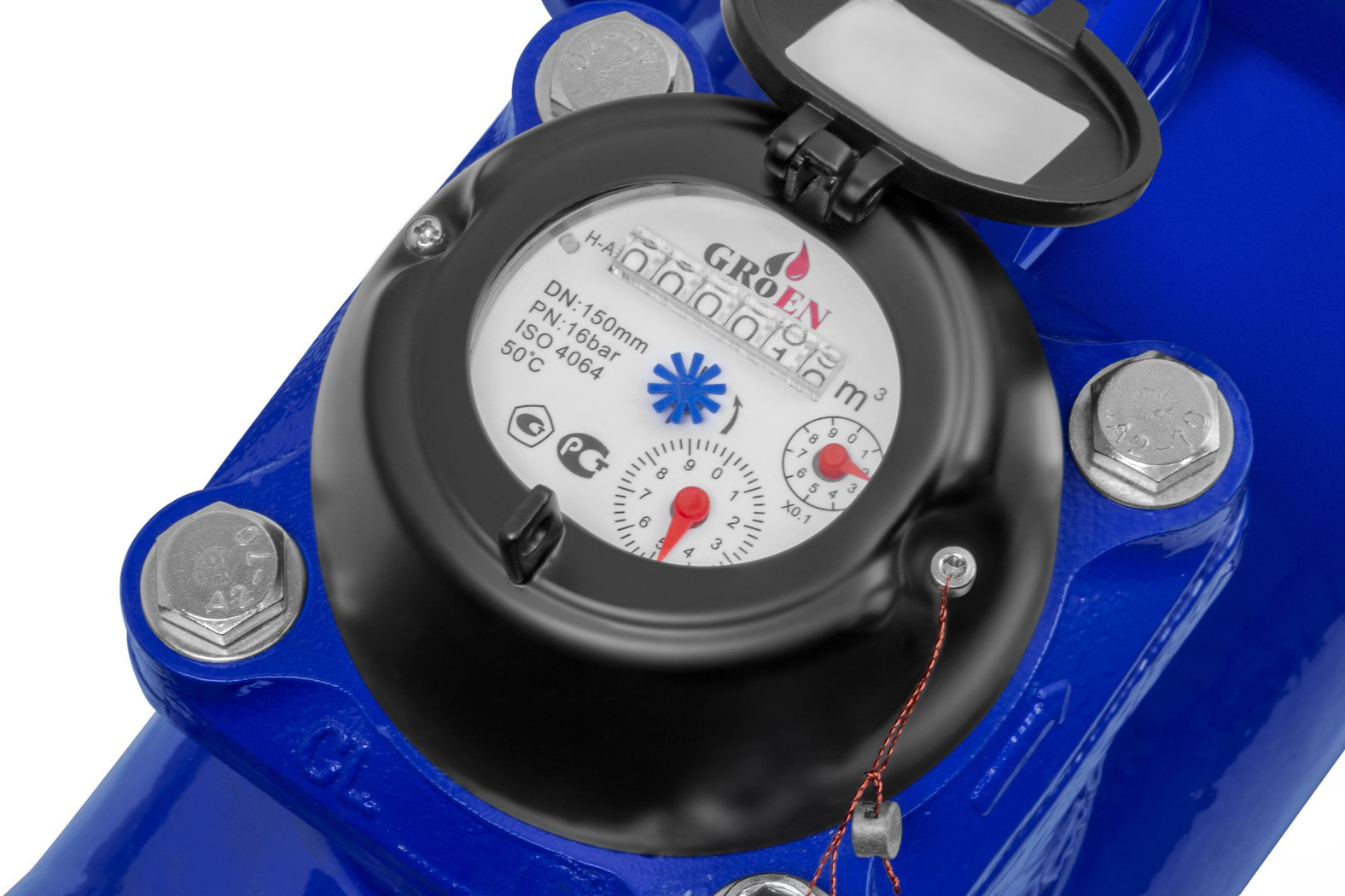

Считывание показаний

Материалы

Корпус счетчикаСерый чугун

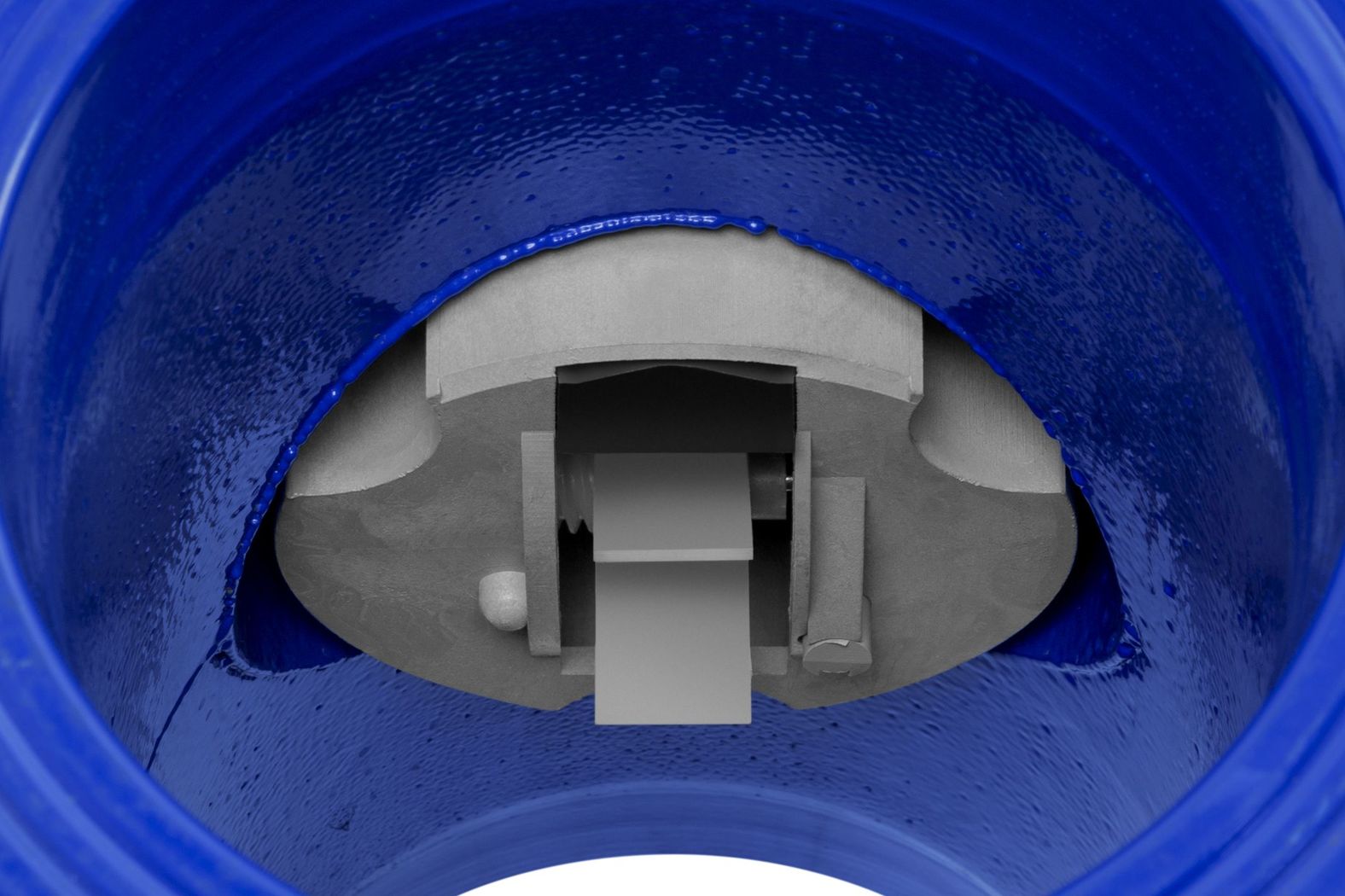

Измерительный механизм и турбинаИзносостойкая пластмасса
Также используетсяЛатунь, нержавеющая сталь

Требования к монтажу

Трубопровод: горизонтальный/вертикальный/наклонный
Расположение счетного механизма: сверху/сбоку.
Минимальная длина успокаивающего участка перед счетчиком — 3 DN, после счетчика — 1 DN
Межповерочный интервал для ирригационных счетчиков воды WI — 6 лет

Комплектация

Счетчик

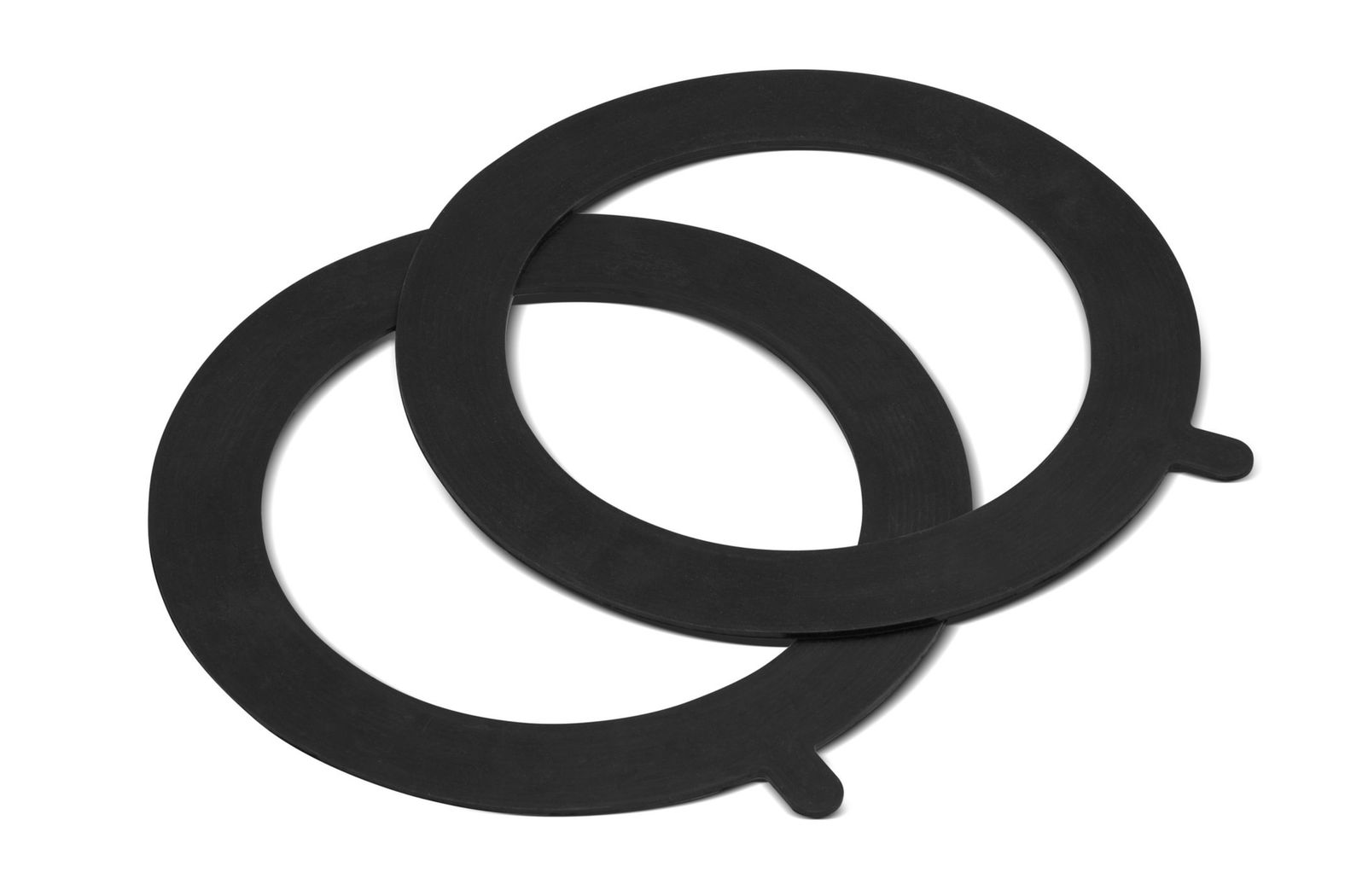

Прокладки — 2 шт
Паспорт
Упаковка

Гарантия

Изготовитель и поставщик ирригационных счетчиков воды гарантируют соответствие счетчиков требованиям ГОСТ Р 50193-92, международного стандарта ISO 4064 и прилагаемого паспорта.
Гарантийный срок эксплуатации турбинных счетчиков воды составляет 24 месяца с момента ввода в эксплуатацию.

Сформировать узел учета воды

Технические характеристики

Номинальный диаметр	DN	мм.	50	65	80	100	125	150	200	250	300
Номинальный расход	Q_n	м³/ч	15	25	40	60	100	150	250	400	600
Максимальный расход	Q_max	м³/ч	30	50	80	120	200	300	500	800	1200
Переходный расход	Q_t	м³/ч	4.5	7.5	12	18	30	45	75	120	180
Минимальный расход	Q_min	м³/ч	1.2	2	3.2	4.8	8	12	20	32	48
Номинальное давление	PN	МПа	1.6
Макс. температура	t	°C	40

Габаритные размеры

Номинальный диаметр	DN	мм.	50	65	80	100	125	150	200	250	300
Длина (корпус)	L	мм.	200	200	225	250	250	300	350	450	500
Высота	H	мм.	253	268	284	295	310	339	382	438	488
Диаметр фланца	D	мм.	165	185	200	220	250	285	340	405	460
Вылет крепежных отверстий	D₁	мм.	125	145	160	180	210	240	295	355	410
Монтажные болты			4xM16		8xM16			8xM20	12xM20	12xM24

— фланцы полностью соответствуют ГОСТ Р 50193-92

Диаграмма потери давления

Погрешности измерений
