Сетчатые, магнитные фильтры
Фильтры – элемент трубопроводной арматуры, который используется для очистки рабочей среды от взвешенных частиц, примесей и других отложений.
Виды фильтров
Сетчатые фильтры очищают поток рабочей среды от крупных примесей размером от 100 мкм. Главным элементом устройства является фильтрующая сетка, которая находится внутри металлического корпуса-колбы. К трубопроводу фильтр крепится при помощи присоединительных фланцев или патрубков, расположенных на его концах. В зависимости от типа устройства корпус может закрываться гайкой-заглушкой (непромывные) или краном (самопромывные).
К преимуществам данного типа фильтров можно отнести простую конструкцию, небольшие габариты, легкость в монтаже и обслуживании, дешевые комплектующие. Из недостатков следует выделить следующее: не все устройства могут фильтровать мелкие частицы; не защищают от химических и биологических загрязнений.
Сетчатые фильтры делятся на:- косые и прямые;
- для холодной и горячей воды;
- непромывные и самопромывные.
Магнитные фильтры применяются для двухступенчатой фильтрации рабочей среды от ферромагнетиков и других механических примесей. Устройство состоит из корпуса, крышки, сетки, шайбы, пробки и стойки, к которой крепятся магниты. При работе такой фильтр отлавливает ферромагнитные частицы, размеры которых меньше размера ячеек сетки.
Данный вид устройств широко применяется для предотвращения от засорения наиболее уязвимых элементов водных установок и преждевременного износа трубопроводной/запорной арматуры.
К преимуществам данного типа фильтров относят долговечность, низкую стоимость, отсутствие необходимости в постоянном обслуживании.

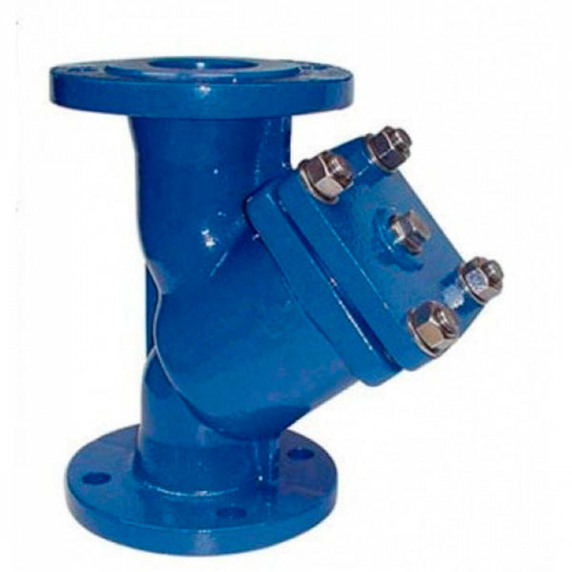

В зависимости от вида крепления к трубопроводу различают фланцевые (ФМФ) и муфтовые (ФММ) магнитные фильтры.
