Задвижка – это разновидность трубопроводной арматуры, используемая для регулирования и перекрытия потока рабочей среды. Данные устройства используются в системах водоснабжения, водоотведения, орошения, пожаротушения, при транспортировке нефти и газа, а также канализационных сетях. Задвижки имеют маркировку – специальное обозначение, позволяющее быстро получить основные сведения об устройстве.

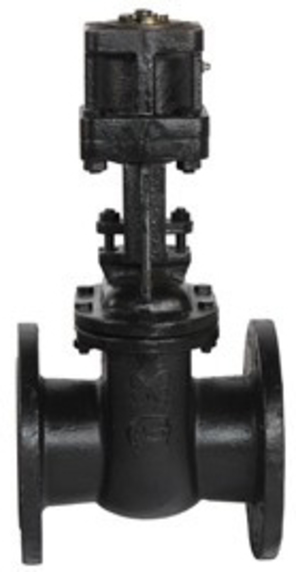

Задвижки 30ч906бр с электроприводом – это разновидность запорной арматуры для регулирования потоков рабочей среды в трубопроводе. Электропривод позволяет управлять устройством дистанционно, позволяя сэкономить время и минимизировать риск повреждения трубопровода. Устройство состоит из 4 элементов: корпуса, затвора, латунных уплотнительных колец и выдвижного шпинделя.
Изделия устанавливаются на трубопроводах, транспортирующих неагрессивные рабочие среды: воду, масла, пар (с температурой до +225 °С), нефтепродукты. Задвижки имеет герметичность класса "D", которая достигается за счёт сальниковых уплотнителей и паронитовых прокладок под крышкой задвижки. В открытом состоянии задвижки не препятствуют движению рабочей среды. Изделия равномерно открываются/закрываются, что защищает трубопровод от гидроударов и прорывов.
Значение маркировки 30ч906бр
Маркировка 30ч906бр означает, что:
30 – устройство является задвижкой;
ч – корпус изготовлен из чугуна;
906 – тип конструкции по каталогу ЦКБА;
бр – бронзовые или латунные вставные кольца.
Техническое изображение
Корпус - 1, крышка - 2, диск - 3, уплотнительные кольца - 4, клин – 5, сальник – 6, втулка резьбовая – 9, шпиндель – 10, прокладка – 11, сальниковые кольца – 12, болт – 13, гайка – 14, болт – 15, гайка – 16, втулка кулачковая – 17, втулка установочная – 18, подшипник упорный – 19, винт установочный – 20.
